防爆常識 防爆正壓柜的防爆型式

顧名思議：防爆正壓柜的防爆型式就是正壓型。防爆標志是指用于描述防爆電氣設備的防爆等級、溫度組別、防爆型式以及所適用區域的標識。可分為隔爆型、增安型、油浸型、正壓型、充砂型、澆封型、n 型、特殊型、粉塵防爆型等。

今天小編玲玲給大家講一下正壓型是如何防爆的和防爆結構原理

防爆正壓柜原理
采用介質隔離點燃源的防爆措施。即：把用戶所用的電器元件安裝在一個充滿正壓潔凈氣體的柜體內，使外部環境中易燃易爆的混合性氣體無法接觸到電器元件在正常工作時所產生的電火花或危險溫度，從而達到電器防爆的目的。

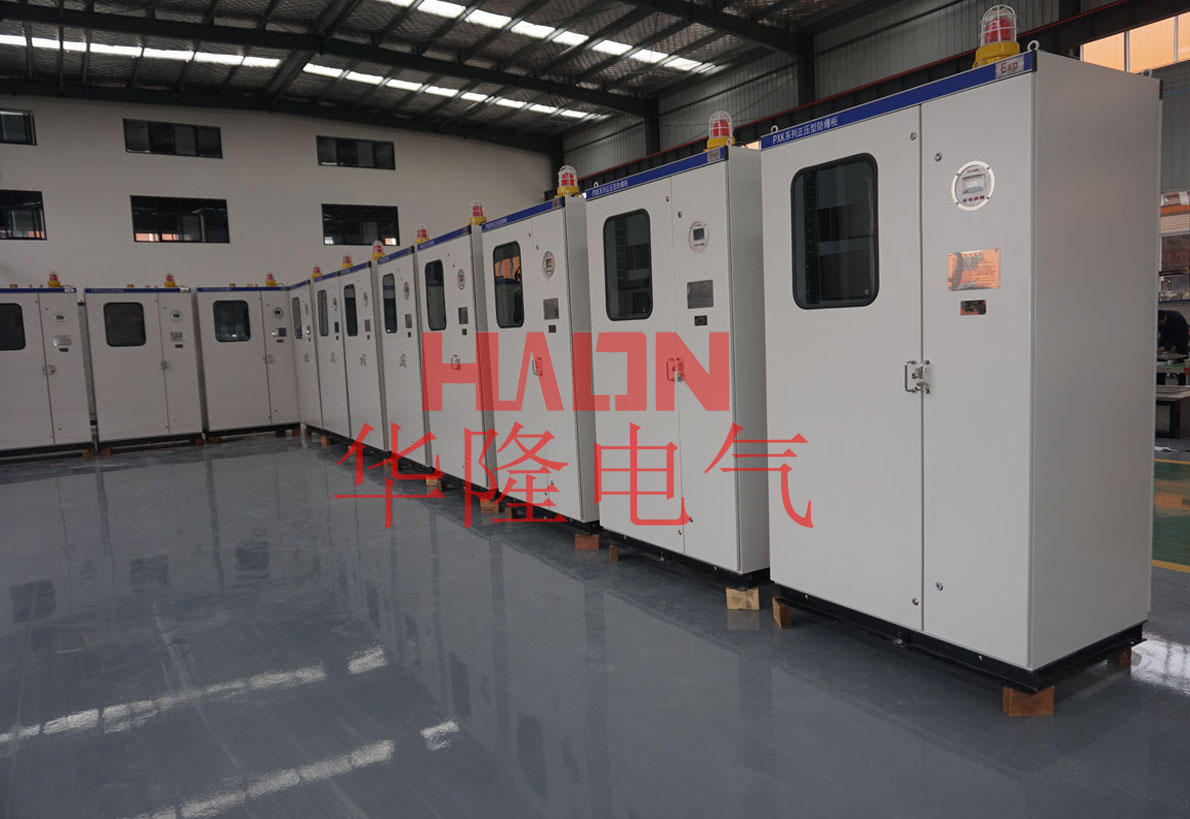

防爆正壓柜的結構

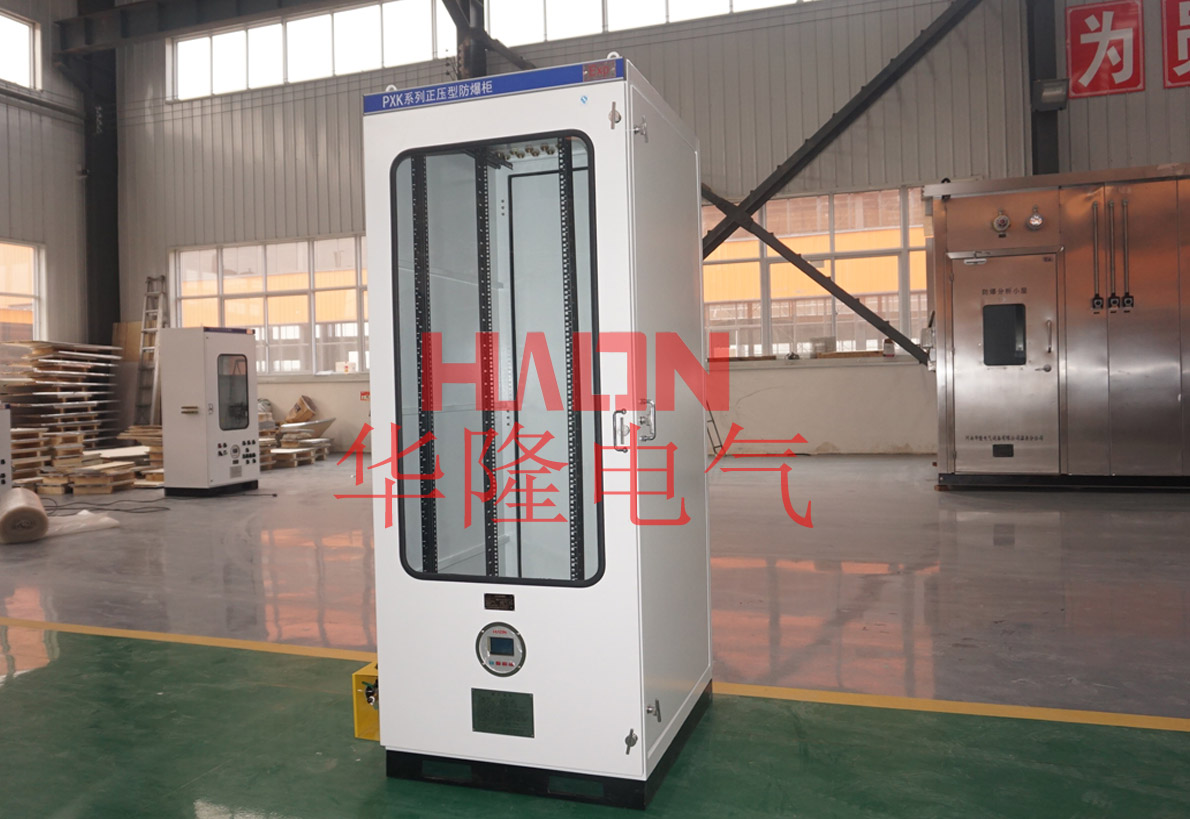

柜式結構：
規格    寬B    高H    厚D    (主腔)寬B1    (主腔)高H1    安裝尺寸
                        B1    D1
上下結構    1    650    1800    600    ?    1100    450    550
    2    800    2000    600    ?    1200    600    550
    3    1000    2200    800    ?    1400    800    750
左右結構    1    1180    1800    600    800    ?    980    550
    2    1180    2000    600    800    ?    980    550
    3    1380    2200    800    1000    ?    1180    750
箱式結構：
規格    寬B    高H    厚D    (主腔)高H1    安裝尺寸
1    500    800    220    600    按用戶要求制作
2    600    1000    250    800
3    800    1200    250    1000
 琴臺式結構：
規格    寬B    高H    總厚D    厚D1    (主腔)厚D2    安裝尺寸
                        B1    D3
1    1000    1500    1500    650    350    800    600
2    1500    1500    1500    650    350    1300    600
3    2000    1500    1500    900    600    1800    850
防爆正壓柜是非標定制，適用于IIA、IIB、IIC類，溫度組別為T1-T4的爆炸性氣體環境。
防爆正壓柜適合戶內、戶外安裝。
