防爆控制箱PXK正壓型防爆配電柜

防爆控制箱PXK正壓型防爆配電柜防爆正壓柜防爆設備

1． 本產品應用于化工廠、拖網漁船、冶金工業、藥業、輕工業、紡織品、食品類、生物技術、航空工程工程項目及其軍用等爆炸性粉塵或煙塵環境里，做為三相四線制（380V/220V）溝通交流低壓電氣供配電系統供電系統或者對測量儀表、分析儀表、監控器、微電腦觸摸屏、大功率變頻器等器件的監控和操縱。

2． 適用1區、2區風險場地。

3． 適用IIA、IIB、IIC類，溫度組別為T1-T4的爆炸性氣體環境。

4． 室內、室外組裝。

二、防爆型基本原理

選用介質隔離引燃源的防爆裝置。

即：把客戶所使用的電氣元器件安裝于一個充滿正壓力清潔氣體柜身體內，使外界環境中易燃的混合型汽體沒法接觸到了電氣元器件在正常運轉時所形成的火花放電或風險環境溫度，以達到家用電器防爆型的效果。

三、產品優勢

1． 該產品主要是由箱體、自控系統、曝氣系統軟件、報警設備、供配電系統構成；箱體由正壓力腔和副腔構成，正壓力腔內裝客戶的供配電系統元器件，副腔內裝自控系統。

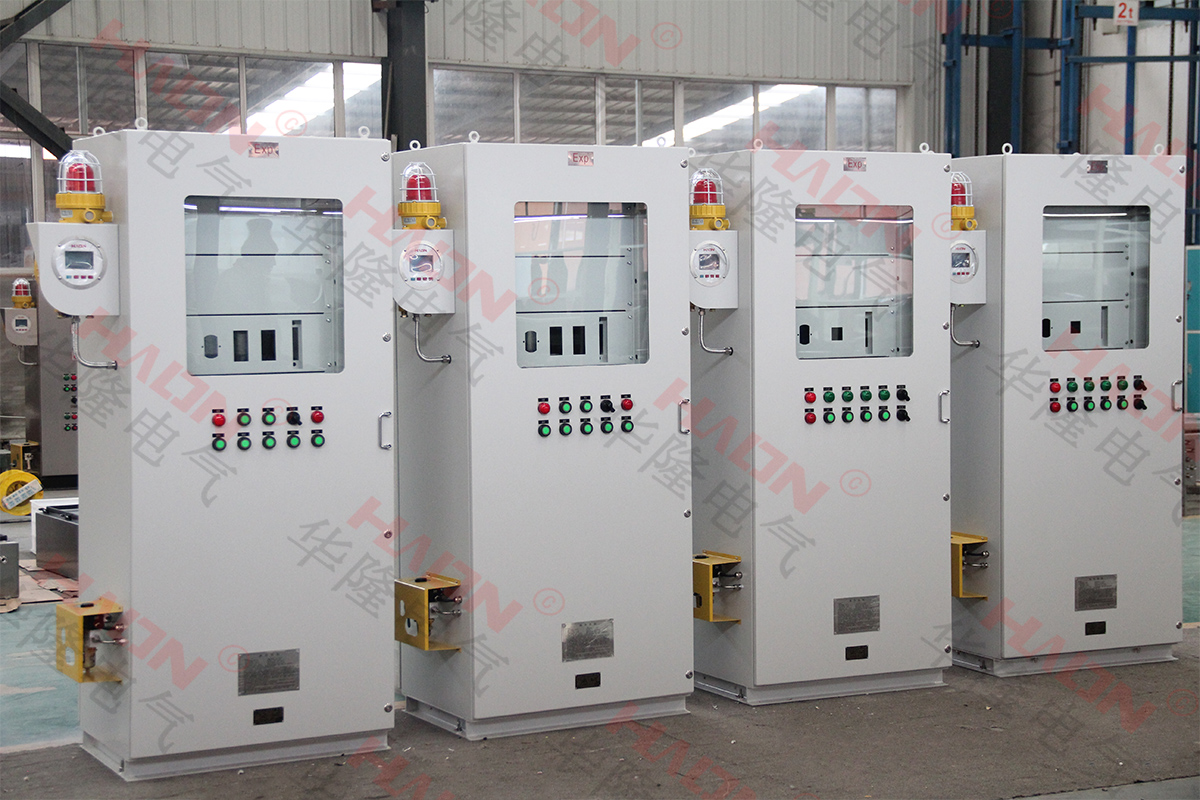

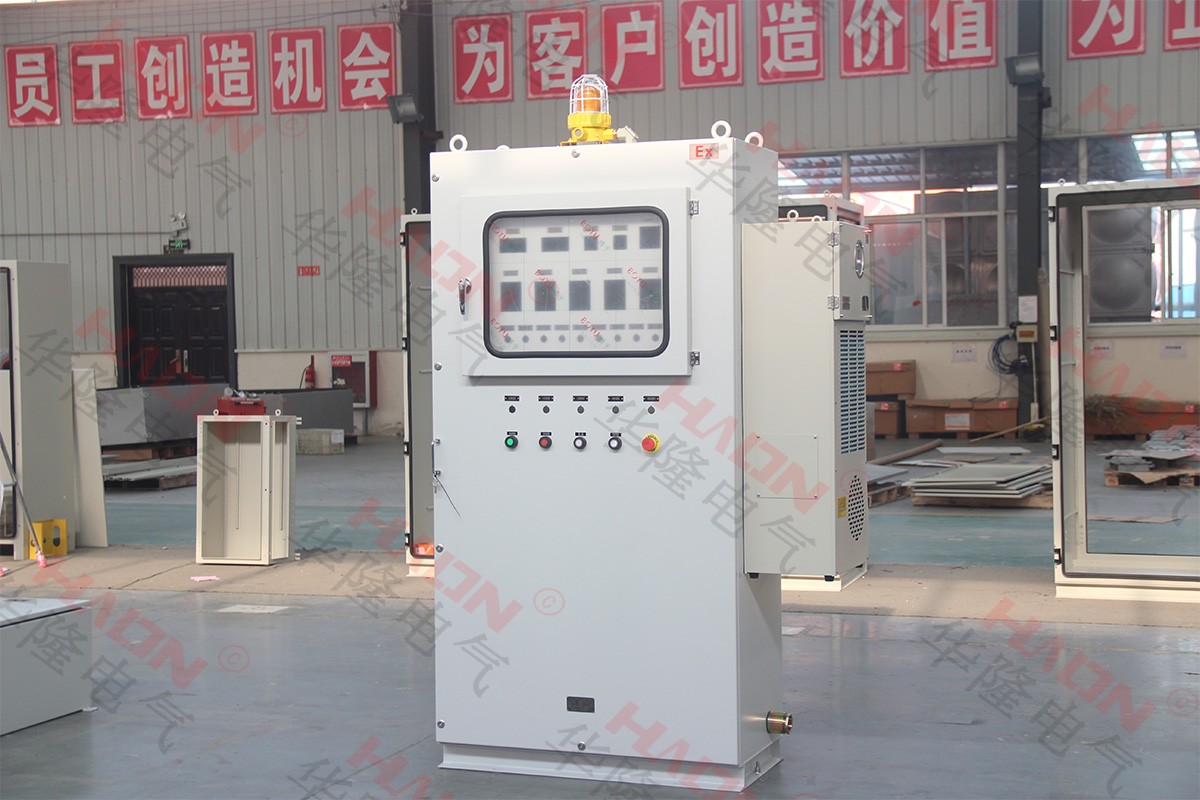

2． 立式產品采用GGD柜子，主輔盤為左右結構，纜溝座式組裝，下入線、中門實際操作，側門維修。

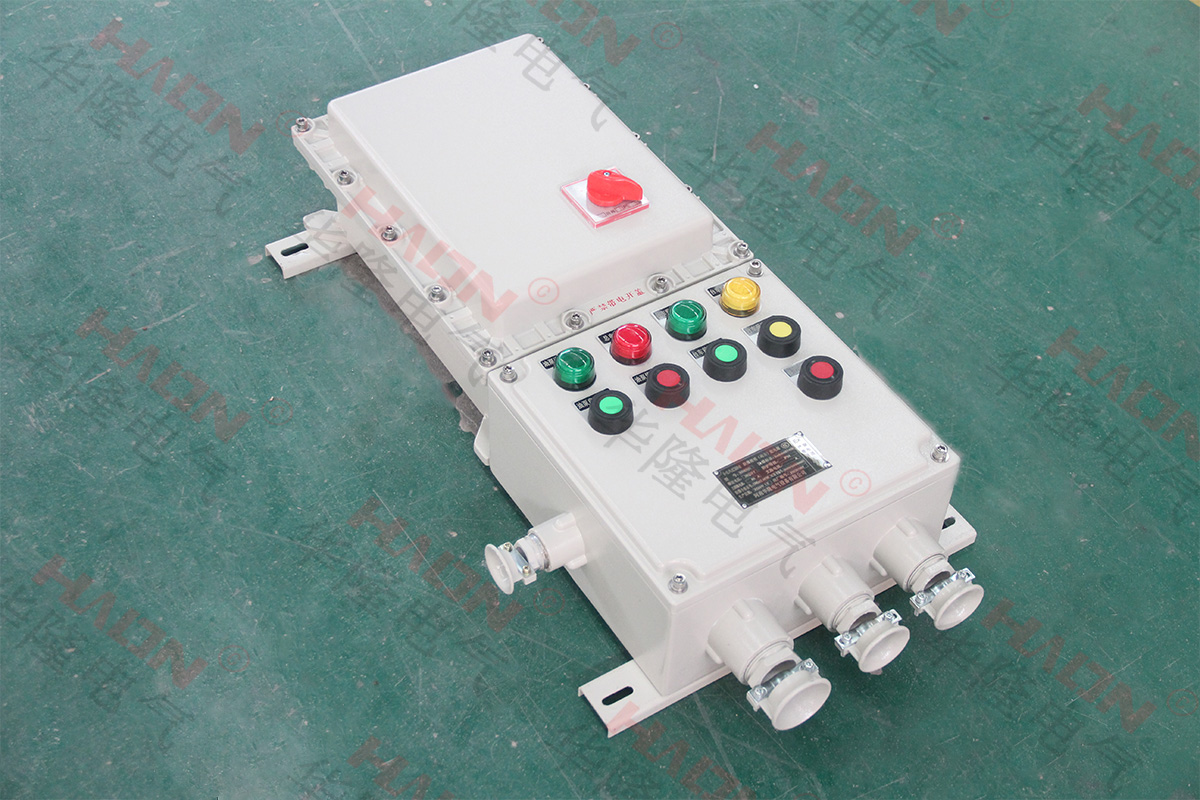

3． 廂式商品采用優質鐵板焊接構造，主、副盤為上下結構的字，壁掛式組裝，下入線、中門操作控制維修。

4． 琴臺式商品采用優質厚鋼板伸縮電焊焊接成形，主、副盤為前后左右構造，座式組裝，下入線、琴臺實際操作，側門維修。

5． 按進汽方法分成自然通風型賠償型。

自然通風型為連續持續氣路，正壓力腔內裝器件的工作熱量可使供氣帶去，具有非常好的散熱系統，適用處理功率大的防爆變頻器的導熱情況；賠償型為間歇性氣路，正壓力腔要有較好的密閉性，保證用氣量小。

6． 客戶還需提供氣動閥門，要求是：凈化室內空氣或N2，氣動閥門壓為：0.2～0.8Mpa；一般客戶現場儀表風都可符合要求。

7． 鋼結構材料一般用GB710-88冷軋板，也可以根據用戶要求采用GB3280-84不銹鋼材料。

四、功能說明

PXK系列產品正壓力柜

1． 設備設定通氣連鎖加盟，商品投用前，只有通過主盤內壁通氣，以達到所規定的通氣時間與換氣量后，保證主盤內部結構吹除開可燃性氣體，副盤才可以受電，并迅速檢驗主腔標準氣壓，保證產品投用時，電氣元器件已經被清潔物質合理防護。

2． 僅有主盤內壁標準氣壓達到所規定的標準氣壓標準時，副盤內開關電源自動選擇系統軟件才能向主腔配電。

3． 主盤內壁工作中標準氣壓為100Pa≤P≤1000Pa。

當標準氣壓高過1000Pa時，自控系統自動退出進氣口或打開自動排氣閥，自動調節內部結構標準氣壓，確保產品不會受到鋒面氣旋沖擊性而出現變形毀壞。

當標準氣壓小于100Pa時，自控系統聲光報警，并打開進氣口，自動調節內部結構補氣血，補氣血成功時，全自動恢復過來，失敗并內部結構標準氣壓降至60Pa，必要時設定系統軟件斷電保護。

4． 副盤自控系統為連續持續監管，并表明主盤內壁各工作壓力主要參數。

PXK系列產品正壓力柜

為專門用于2區量身定做的一種正壓力防爆柜，Pz系列和Px系列產品對比，省略了查驗通氣時間保險裝置，僅標示通氣的時間也，由用戶在主腔插電前按照要求開展；此外，當內部結構標準氣壓小于100Pa時，自控系統聲光報警，并打開進氣口，自動調節內部結構補氣血，補氣血成功時，全自動恢復過來，失敗并內部結構氣降至60Pa時，系統軟件不斷電保護，時斷時續報案。

五、關鍵性能參數

防爆標志 防水等級 壓力 氣動閥門工作壓力

ExpdeIICT4 IP65 60～1000pa 50～500pa 0.2～0.8Mpa

六、質量保證

該產品嚴格執行國際性質量管理體系標準開展質量管理 , 保證產品品質高過國家行業標準 , 徹底做到設計要點 , 商品推行1年質保 . 自訂購之日起1今年年底，商品正常啟動下有任何的常見故障由我們公司承擔完全免費維護保養。
