防爆正壓柜壓力范圍詳解

在工業生產中，特別是在石油、化工、天然氣、制藥、船舶等存在爆炸性氣體或粉塵的危險場所，電氣設備的安全性至關重要。為防止電氣設備引發爆炸，防爆正壓柜作為一種重要的防爆技術手段，被廣泛應用于這些高危環境中。

防爆正壓柜的設計不僅關系到設備的防爆性能，更直接影響到整個系統的安全運行。因此，其設計必須嚴格遵循相關國際標準與行業規范，確保在各種復雜工況下都能實現穩定、可靠的防爆保護。

本文將圍繞防爆正壓柜的設計規范要求，從結構設計、電氣配置、正壓控制、材料選擇、安全聯鎖等多個方面進行系統解析。

一、設計依據與標準規范

防爆正壓柜的設計應嚴格遵循以下主要國際和國家標準：

IEC600792（爆炸性環境第2部分：正壓外殼“p”）

GB3836.52021《爆炸性環境用防爆電氣設備第5部分：正壓外殼型“p”》

IECEx與ATEX防爆認證體系

船用設備相關標準（如CCS、DNVGL、ABS等船級社規范）

GB/T14048系列低壓電器標準

GB4208外殼防護等級（IP等級）

這些標準為防爆正壓柜的設計提供了技術依據，涵蓋了結構強度、氣密性、正壓控制邏輯、電氣安全、材料選擇、測試驗證等多個方面。

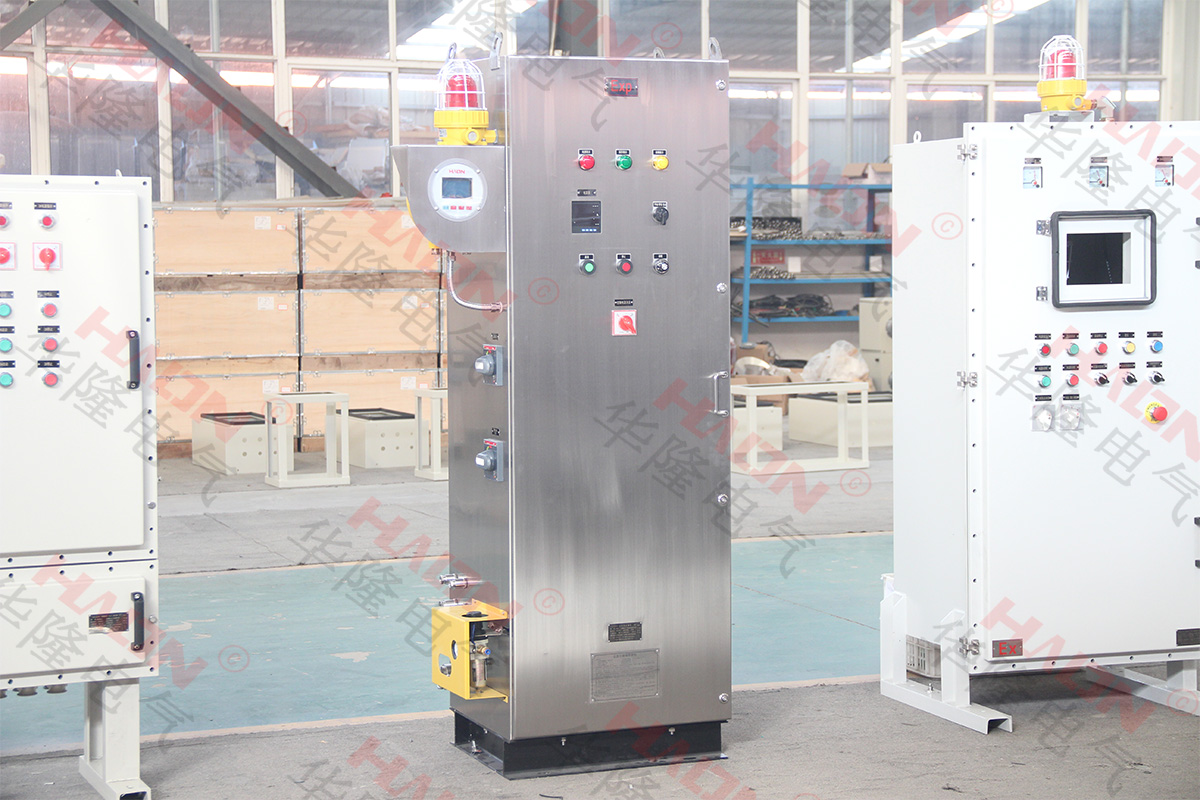

二、柜體結構設計要求

1.密封性能要求

柜體必須具備良好的氣密性，防止外部可燃氣體或粉塵滲入。通常要求在標準測試條件下，壓力下降不超過規定值（如在50Pa下保持30分鐘壓力下降不超過10Pa）。

2.機械強度要求

柜體材料需具備足夠的強度，以承受正壓狀態下產生的內部壓力（通常為50Pa~250Pa），并能抵御外部環境的沖擊和腐蝕。

3.通風口與泄壓口設計

柜體應設有合理的進氣口和排氣口，確保氣流分布均勻，避免形成“死區”；同時設置泄壓閥，防止因意外超壓造成柜體損壞。

4.門鎖與密封條設計

柜門應采用防爆門鎖結構，并配有高性能密封條，確保在正壓狀態下不發生氣體泄漏。

三、正壓控制系統設計要求

1.供氣系統要求

供氣源可采用清潔空氣或惰性氣體（如氮氣）；

供氣壓力應穩定，流量應滿足柜體容積和正壓維持需求；

建議配置干燥過濾裝置，防止水分和雜質進入柜體。

2.壓力監測與控制

安裝高精度壓力傳感器，實時監測柜內壓力；

配置壓力控制器，自動調節供氣量，維持壓力在設定范圍內（通常為50Pa~200Pa）；

設置壓力報警裝置，當壓力低于設定下限（如30Pa）時發出警報并聯動斷電；

設置超壓保護裝置，防止柜體因壓力過高而損壞。

3.啟動與預吹掃功能

柜體在通電前必須進行預吹掃，清除內部可能殘留的可燃氣體；

啟動前需確認柜內壓力達到啟動值（如≥30Pa），否則禁止送電。

四、電氣系統設計要求

1.元器件選型

所有電氣元件（如斷路器、接觸器、PLC、儀表等）應選用適用于爆炸性環境的工業級產品；

不強制要求為防爆型元件，但需在正壓保護下使用。

2.布線與隔離

電纜進出柜體應通過密封穿線裝置，防止氣體泄漏；

強電與弱電應分區布線，避免干擾；

所有接線端子應安裝在易于維護的位置。

3.散熱設計

正壓柜內電氣元件運行會產生熱量，需合理設計通風路徑；

必要時可配置溫控系統，防止柜內溫度過高影響設備性能。

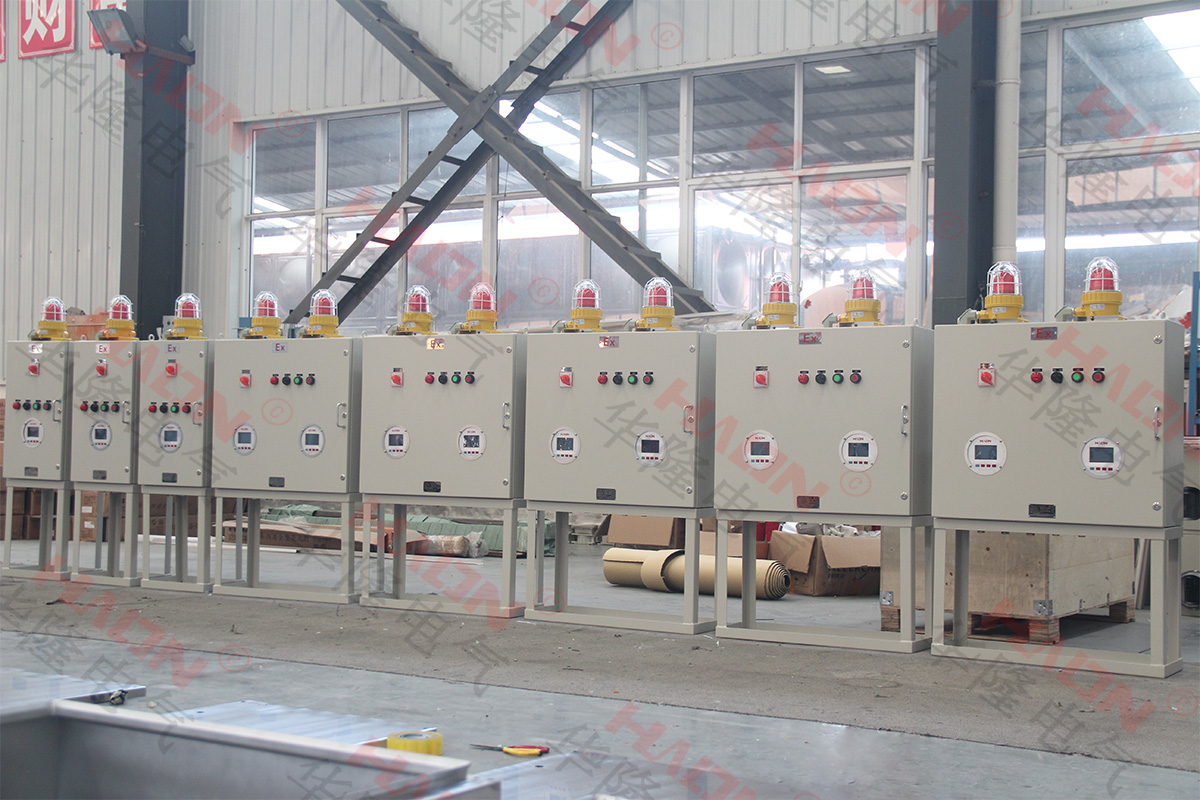

五、材料與防護等級要求

1.柜體材料選擇

常見材料有不銹鋼（如SUS304、SUS316）、碳鋼噴涂、復合材料等；

材料應具備防腐蝕、耐高溫、抗沖擊等性能，適應不同工業環境。

2.防護等級（IP等級）要求

通常要求達到IP54或以上，防止粉塵和水汽侵入；

在潮濕、腐蝕性環境中，建議選用IP65或更高。

六、安全聯鎖與故障保護設計

1.斷電保護機制

當檢測到壓力異常、供氣中斷、氣體泄漏等情況時，系統應自動切斷電源；

斷電后應保持柜內正壓狀態，防止外部氣體侵入。

2.遠程監控接口

可選配遠程通信模塊（如Modbus、RS485、以太網等），實現對柜體壓力、溫度、狀態的遠程監控；

支持與DCS或PLC系統集成，實現聯動控制。

3.故障自診斷功能

系統應具備自檢功能，定期檢測壓力傳感器、供氣系統、電氣元件等是否正常；

出現故障時應有明確的故障代碼提示，便于維護人員快速定位問題。

七、安裝與使用環境要求

1.安裝位置

應安裝在通風良好、無強烈震動、遠離火源和高溫區域；

室外安裝時應配備防雨、防曬、防塵措施。

2.環境溫度與濕度

工作溫度范圍一般為20℃~+60℃；

相對濕度應控制在95%以下（無凝露）。

3.海拔與氣壓影響

在高海拔地區使用時，需考慮空氣密度變化對供氣系統的影響；

可適當調整壓力設定值，確保正壓有效。

八、測試與認證要求

1.型式試驗

包括氣密性測試、正壓建立與維持測試、壓力報警與斷電聯動測試等；

需在第三方檢測機構完成，并取得防爆合格證書。

2.防爆認證

必須通過國家防爆電氣產品質量監督檢驗中心的認證；

出口產品需符合IECEx或ATEX認證要求。

3.船用產品認證

若用于船舶或海上平臺，還需通過船級社認證（如CCS、DNVGL、ABS等）。

九、結語

防爆正壓柜作為工業防爆電氣系統的重要組成部分，其設計必須嚴格遵循相關標準與規范，確保在復雜工況下仍能維持穩定的正壓狀態，防止爆炸性氣體侵入柜體內部。從結構強度、密封性能、正壓控制、電氣配置到安全聯鎖等方面，每一個環節都直接影響設備的安全性與可靠性。

隨著工業自動化水平的提升，未來的防爆正壓柜將朝著智能化、模塊化、遠程化方向發展，進一步提升防爆性能和運維效率。因此，設計人員在進行防爆正壓柜設計時，不僅要滿足基本規范，還應關注新技術、新材料、新工藝的應用，為工業安全提供更加有力的保障。

參考標準與文獻：

IEC600792:2014

ATEXDirective2014/34/EU

IECEx00004規范體系

各大船級社防爆設備設計規范

如需了解更多關于防爆正壓柜的選型、安裝、維護等內容，歡迎持續關注本系列文章。
