詳解防爆小屋的原理

防爆小屋也叫防爆分析小屋，正壓防爆小屋，防爆站房等。防爆分析小屋分類：
隔爆型分析小屋：安裝于小屋上的所有帶電設備均為獨立的防爆部件，如配電設備、照明設備、通風設備、分析儀等部件均已經取得防爆認證，為獨立的防爆產品。
正壓通風型防爆分析小屋：屋內可裝非防爆分析儀及各種儀表柜，只有在防爆正壓系統運行屋內形成正壓后，屋內非防爆部分才能通電運行。

小屋的原理：

防爆小屋主要實現用戶現場集中控制、調度指揮、工藝分析、儀表監控的防爆處理，具休其它防爆結構不可比擬的優越性。
。

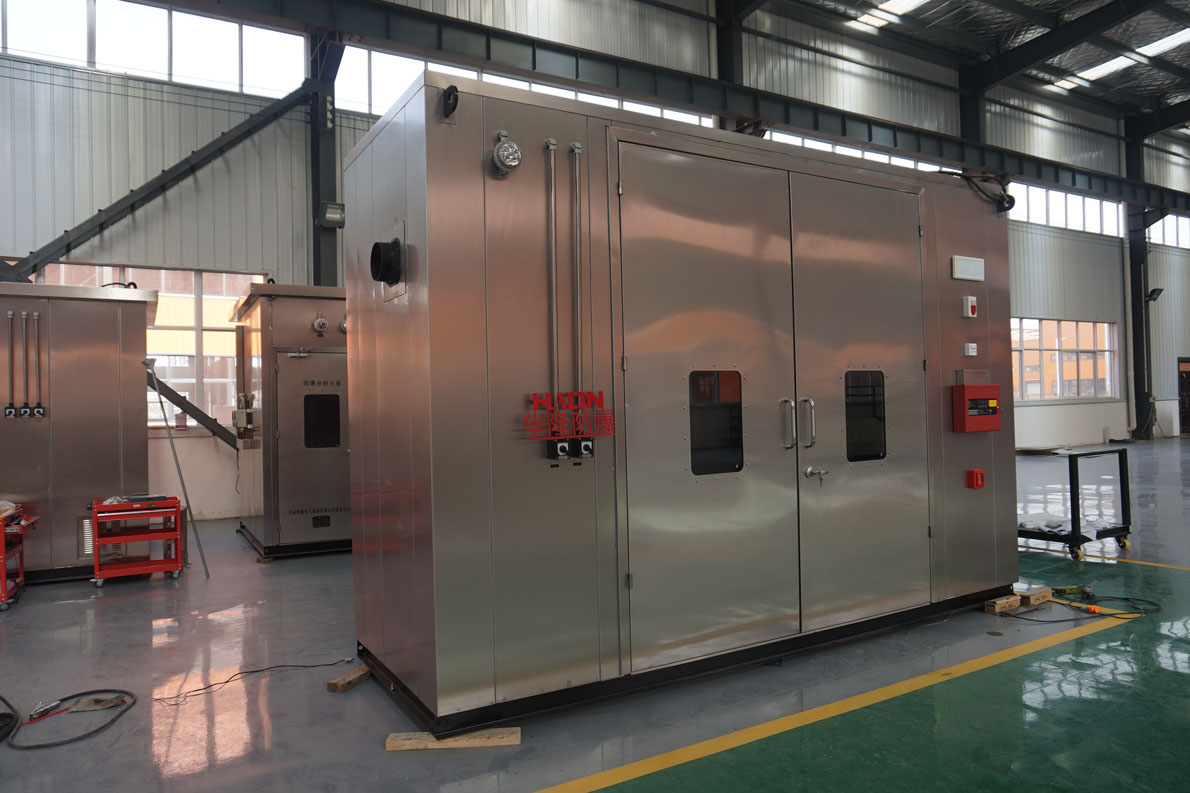

小屋結構：

小屋主體：框架式 龍骨型鋼焊接而成，分內外墻板，墻板材料可是不銹鋼或碳鋼噴塑。鋼板厚度可根據用戶要求定制。小屋內墻之間填充阻燃保溫材料。小 屋地板為4mm厚防滑地板，防靜電處理、耐磨耐用。屋頂可根據用戶要求做成平頂、人字頂、單面斜頂，并能承受500KG/平方的受力、可帶有起重的吊環。小屋安全門帶有玻璃視窗、閉門器及逃生鎖'可快速開啟，操作靈活。根據用戶要求也可增設第二道門。
小屋整體性能密閉、防雨、防塵、隔熱，外殼防護等級為IP65。

3.2存在外部爆炸危險的分析小屋的要求

3.2.1與分析小屋連接的。區和1區分界位置應有空氣隔斷。

按5.5.6供給分析小屋潔凈空氣，這樣可以迫使通風設施在室內產生正壓，以防止外部大氣侵人。為了達到此目的，合適的方法是在空氣管道人口處安裝鼓風機，根據效能曲線能夠產生25 Pa~50 Pa的正壓，換氣率相當于至少每小時五次。在通風失靈情況下，所有點燃源都應采取安全防護措施。這些點燃源應包括火焰、超過點燃溫度以上的表面和非防爆電氣設備。

注:公用電源插座上可配有Ex-e或2區用插座，但是這并不能阻止非防爆設備的連接。對于可能出現危險環境，所有公用電源插座都應關閉。

3.2.2如果已知安裝有合適的氣體檢測器，允許延遲關閉使用有限的一段時間。如果氣體檢測器檢測出預設值，典型值20 %LEL，應立即關閉非防爆設備。但當失去該設備將產生更危險的情況時除外。

3.2.3通風失靈和氣體檢測器報警指示見5.6.2 。

3.3爆炸危險源自內部可燃性氣體或蒸氣的分析小屋的要求

注:在下列條件下，輸人到分析小屋的可燃性氣體或蒸氣沒有爆炸危險:

—如果輸人氣體的流量是受限的;

—如果分析小屋通風方式是一旦氣體傳輸系統發生泄漏、錯誤操作和破裂等情況，任何有點燃源的地方，可燃性氣體或蒸氣的泄漏量不會超過50%LEL。通過安裝充足的具有較好局部稀釋功能的空氣系統可有效改善通風。

3.3.1通風

注:IEC60079-16:1990給出了室內通風要求的補充說明。

3.3.1.1按5.5.6要求保持室內足夠的吹掃供給小屋潔凈的空氣。

3.3.1.2通風出人口的設置應依據可燃性氣體或蒸氣的密度，也就是，密度比空氣輕時設置在頂部，比空氣重時設置在底部。應設置吹掃空氣出口，設計其至少距上部和下部出口一半處，以便保持各路風向的暢通，例如重錘百葉窗方法。這些出口應有屏障保護防止昆蟲和害蟲進人，也可使用其他方法防止其他堆積物像樹葉、沙和雪等。依據專用的上下通風口的要求，精心設計通風確保分析小屋各部分都得到吹掃。
