一、用途和工作條件

1．1用途

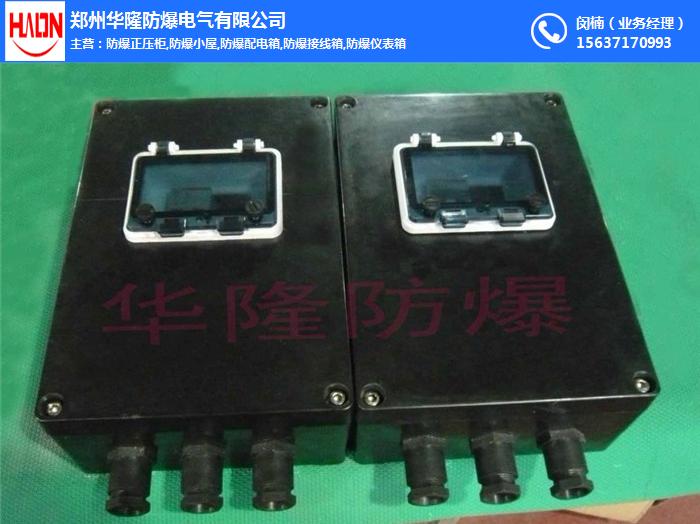

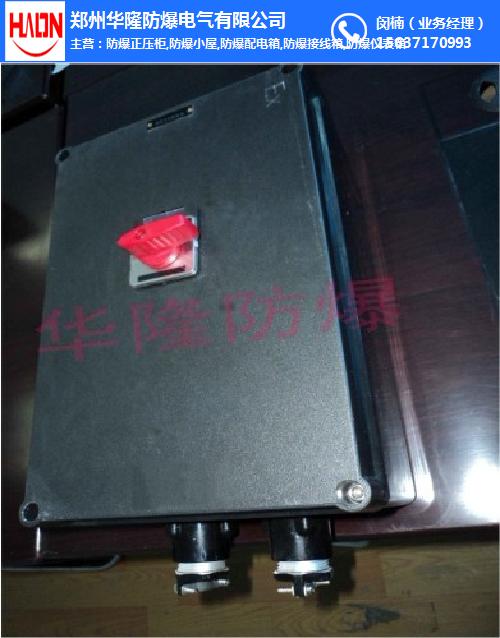

FXM系列防水防塵防腐配電箱（以下簡稱配電箱），用于單相50Hz、交流220V或380V的各類用電設備的電源分合及電流、電壓顯示。

1. 2工作條件

a．海拔不超過2000米；

b．周圍空氣溫度不高于+40℃，不低于-20℃；

c．空氣相對濕度不大于90%；

d．無顯著搖動和劇烈沖擊振動的戶內或戶外使用場所。

二、結構概述

本產品按其結構合理，外形美觀，安裝維修方便，是理想的控制裝置。

三、產品特點

a．增安型外殼，內裝普通元件；

b．外殼采用不銹鋼焊接成型，具有外形美觀、耐腐蝕、耐沖擊等特點；

c．控制開關具有結構緊湊、可靠性好、體積小、通斷能力

強、壽命長等優點。多種規格和功能，供用戶自由選擇；

d．接合處裝有丁橡膠密封圈，具有良好的防水、防塵性能；

e．按鈕、開關、指示燈、電流表有多種組合型式，由用戶自由選

擇，電流表量程由用戶說明；

f．如有特殊要求可定制。

四、主要技術參數

使用類別    額定電壓（V）    額定電流（A）    防護等級

AC-3、AC-4    220/380    10    IP65

殼體材質    防腐等級    進線口螺紋G″    電纜外徑Φ，㎜

不銹鋼    WF2    1或3/4    12~17

五、安裝及維護

5．1安裝時需將電纜穿過密封圈，并用墊圈及壓緊螺母壓緊，保證密封及電纜不得松動；

5．2經常檢查各緊固件不得松動，表面保持清潔；

5．3非專業人員不得開蓋；

5．4安裝及維修時必須先切斷前級電源；

5．5接地須良好可靠。
