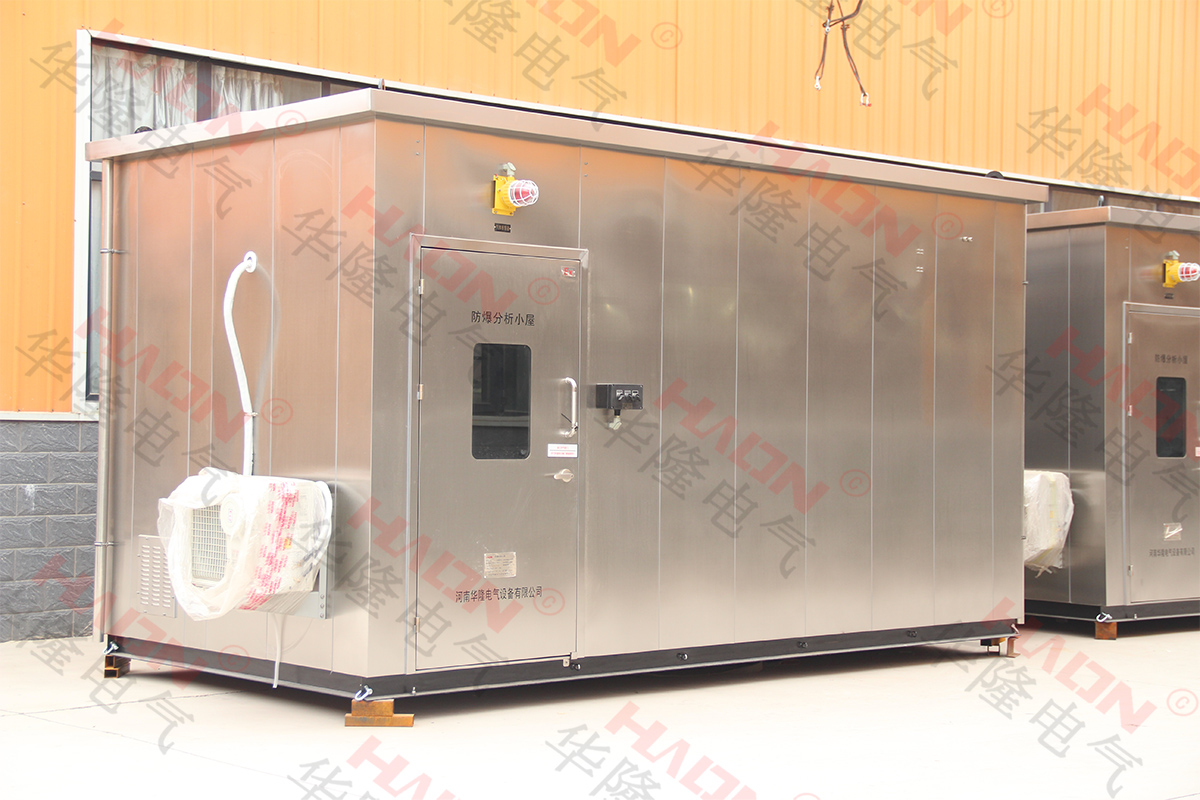

正壓型防爆配電柜產品構造簡述
本《說明書》是我公司融合商品的具體情況，對結構、原理、組裝、調節、實際操作、維護等進行了詳解。
一 產品選型表明
型號規格含意
PXK-□□/□/□T
特別要求(無規定并不注)
尺寸:寬X高X厚
S:互鎖(客戶配電設備與正壓力自控系統低電壓互鎖)
(沒有要求并不注)
t:自然通風型
b:賠償型
X:廂式
Q:琴臺式
G1:立式1（上下結構的字）
G2:立式2（左右結構）
正壓型防爆配電柜
二 產品構造簡述
本產品應用于石油化工設備、拖網漁船、冶金工業、藥業、輕工業、紡織品、食品類、生物技術、航空工程工程項目及其軍事禁區等加工廠中，具備ⅡA、ⅡB、ⅡC類T1～T4爆炸性粉塵或蒸汽自然環境；平均海拔不得超過2000米；25℃時，空氣濕度95％下列；工作中工作溫度-20℃～ 40℃中間。
可以根據用戶要求組裝各種各樣普通測量儀表、分析儀表、數顯儀表、變電器、電機軟啟動器、變頻調速器、微電腦觸摸屏及其一般電氣元器件，對消費者內窗電氣元器件基本上沒有限制。
配電箱由箱體、自控系統、曝氣系統軟件、報警設備、供配電系統構成；正壓力腔內裝一部分控制器的防爆型元器件及客戶的供配電系統元器件。
本配電箱選用Q235厚鋼板焊接而成，并對各連接面都經過了特殊密封性解決。
本配電箱進氣口形式為自然通風型，即無間斷持續氣路，正壓力腔內裝器件的工作熱量可使供氣帶去，具有非常好的散熱性能。
該產品引入GB3836.1-2000 ,GB3836.5-2004和相關技術標準、生產制造、檢測。
三 商品工作原理
配電箱在控制系統的配合下，進入保護氣體，正壓力腔內工作壓力高過正壓力腔以外工作壓力，產生微正壓的安全性小環境，進而阻攔易燃性危險氣體進到正壓力腔內，確保內窗一般儀表盤和電氣元器件安全運行。
控制系統關鍵進行手動式通氣、補氣血、高壓聲光報警和排氣管、欠壓保護報案、低電壓互鎖關閉電源等一系列作用。
（本配電箱具備低電壓互鎖作用，小于所規定的氣壓值（50Pa）時，自動切斷進到正壓力腔的消費者配電設備開關電源）
四 商品安裝一、 箱體組裝
1、 箱體的安裝方式：室內或室外有天花板，沒有明顯振動平整的地區。
2、 該產品安裝方法為立式和壁掛，本柜增設了專門用于固定螺絲孔，實際主要參數詳細技術性配件和產品實體。
3、 走線形式為電纜線走線，客戶電纜結構可參考有關行業標準和國家標準，同時結合本柜的構造標準進行設計方案、工程施工。
4、 運送時要注意，該產品禁止大幅歪斜，坡度不得超過100。
5、 該產品在搬運、安裝定位時，禁止選用撬、錘等方式挪動。
不然，可能會影響新產品的密封性，造成該產品沒法正常運轉。
6、 該產品增設了進風口和出氣口，供客戶接手。
客戶須按“供氣管道設計圖”布局進氣口道，出氣口通過排煙防火閥后現場排出或引至安全地帶排出，客戶當場還需提供進氣口氣動閥門（保護氣體），氣動閥門工作壓力一般控制在0.2-0.6MPa，進氣口氣動閥門為凈化室內空氣（如：儀表風）或N2，（留意：在封閉的操作間里，要謹慎使用N2做為保護氣體，若必須采用N2作保護氣體，一定要注意當場自然通風，以保證生命安全）。
7、 因為內窗工控設備家用電器、觸摸顯示屏等高精密家用電器，氣動閥門進口的處需改裝氣液分離器，以保證氣動閥門為干躁潔凈的氣體，以免影響家用電器的使用期。
8、 禁止進氣口氣動閥門為可燃性混合氣??！
二、 客戶器件的組裝
1、 因為內窗供配電系統元器件由用戶自主調節，因而，客戶務必在區域內開展設置、調節。
2、 不可撤拆板上的電氣元器件，以免造成箱體的氣密性能。
三、 電氣設備安裝
1、 該產品需要由電工修理，來操作。
2、 客戶按我公司提供的家用電器系統圖、接線方法、端子圖等技術資料，融合商品具體情況逐一相匹配開展布線。
3、 布線時，一定要注意各出入電纜密閉性（禁止將通頭里的密封環置之無需），并視各電纜松緊度水平，用防爆膠泥作適度的密封性解決。
4、 客戶的布線、調節完了，將每門關閉時，一定要保證其密封性。
5、 本箱體務必按照要求將地線收到專用型接地螺絲上。
五 新產品的調節
該產品出廠時，正壓力自動控制一部分已經進行了調節，但客戶在實際使用中，仍需依據實際情況再次調節后再用。
一、 本產品應用于AC220V、50Hz供配電系統。
二、 該產品調節分兩個部分
1、 自動控制一部分調節
1）調節前檢查
控制系統一部分大多為防爆型防爆設備，主要是由防爆控制箱、防爆控制按鈕、防爆型顯示燈、微壓表等構成。
應檢查一部分是不是完好無缺，有沒有危害防爆型性能等，布線正確與否（接控制電源：AC220V），手動排氣閥和是不是開啟。
一切正常后即可進行調節。
2）調節方式
調節前，先開啟排氣管手閥然后打開進氣口手閥、約通氣30分鐘、插上電源，鮮紅色“開關電源”顯示燈亮，這時按住啟動按鍵、翠綠色“運作”顯示燈亮、氣壓表處在受電情況、再調整進氣口、自動排氣閥尺寸，讓燃氣壓力表不斷表明值保持在200Pa上下。
，，消防報警系統進到監管情況；些時，該柜進到正常啟動情況。
在使用中，若因為外部氣動閥門緣故將正壓力腔的壓力上升于1000Pa時，泄壓繼電器將開啟、并且警示燈閃動報案，（這時因馬上調小進氣口手閥或放大排氣管手閥，調節壓力不斷保持在200Pa上下）。
若柜里工作壓力小于100Pa時，進到低電壓警報器報案情況（這時因馬上放大進氣口手閥或調小手動排氣閥，調節壓力不斷保持在200Pa上下）；當進氣口常見故障未清除，而氣壓值小于50Pa時，控制系統將自動切斷客戶的配電設備開關電源，將一直進到欠壓保護報案情況；務必按下停止按鍵，才可以消除警報器報案情況.氣動閥門正常后，正在進入新一輪“通氣”全過程后，作業順序齊上，才可以恢復過來工作中。
3）調節常見問題：
該產品出廠時，各主要參數已設置好，禁止客戶私自變更主要參數。
客戶在調節時一定要注意儀表盤、自動控制配電線路及取樣管路順暢。
2、 客戶供配電系統一部分調節
1）該產品經運送、組裝等各個環節后，應嚴格按照低壓成套設備的檢測、調節規范開展安全檢查。
2）按照本商品隨箱技術性配件（裝配工藝工程圖紙等）以及客戶的設計圖逐一對比，開展定期檢查實際操作。
六 商品的操作
一、正確操作是會直接關系到該產品能不能正常的投入運行，因而客戶必須嚴格
按操作流程實際操作。
二、該產品根據組裝、查驗、調節正常后，箱門關掉，并且保證密閉性，正壓力柜內部結構各電氣元器件處在待電情況，前面電源開關不配電，這時整機商品處在待電情況，即已經進入操作前提前準備。
四、 操作流程：
1、 第一步：開啟排氣管手動閥門，搞好通氣提前準備。
2、 第二步：關掉進氣口手閥，調整調壓閥值，搞好進氣口提前準備。
應該注意調整調壓閥值（出廠時已設定好，如不重設將不必關旁通閥），防止髙壓沖柜！！
3、 第三步：送本柜開關電源鮮紅色“開關電源”顯示燈亮。
4、 第四步：開啟進氣口手閥（要明確已開啟排氣管手閥），人工通氣逐漸，約30分鐘通氣結束。
這一步為通氣實際操作，本機器設備需要經過“手動式通氣”才可以正常運轉，
每次運作前需通氣，目地是把正壓力腔里可能出現的易燃易爆物品混合氣排掉，換為凈化的保護氣體，防止運作后的電孤火苗引燃可燃性氣體，發生爆炸事故。
5、 第五步：觀查有無出現異常轉變，適度調整手閥，操縱進氣口源的總流量。
6、 第六步：等候30分鐘，按住控制系統啟動按鍵。
（終止）顯示燈滅，（運作）顯示燈亮。
微調整進氣口手閥、排氣管手閥，并留意氣壓表表明，讓氣壓表表明保持在200Pa左右相對性平衡態。
7、 第七步：待工作壓力保持200Pa左右相對性平衡態后，通氣完畢。
供配電系統交流接觸器得電吸合，正壓力腔內供配電系統得電,系統軟件處在待機模式。
8、第八步：當要退出系統運行中，必須要先關閉全部運轉的負荷，即對各數顯儀表、觸摸顯示屏開展正常的關掉。
9、第九步：按下停止按鍵，翠綠色“工作中”顯示燈滅,“終止“顯示燈亮自控系統為跳停情況。
10、第十步：斷掉自控系統的開關電源,鮮紅色“開關電源”顯示燈滅。
11、第十一步：過五分鐘后，關閉進氣口手閥。
讓汽體帶去內部結構元器件所產生的一部分余熱回收。
12、第十二步：過了幾分鐘后，關閉自動排氣閥。
五、 作業人員必須嚴格按上述次序步驟進行實際操作，禁止違背作業順序或簡單化操作流程。
前七步一切一步不能滿足標準時，禁止進到下一步實際操作，務必故障檢測后從第一步實際操作逐漸。
六、 當場作業人員務必每半個小時左右巡視一次，查看運行狀況有沒有問題。
七、 作業人員應該注意維護股票盤面各操控元器件及表明元器件，不可因錯誤操作，毀壞實際操作元器件而引起整個設備泄露。
八、 留意：假如半途要撤出運作，也必須從“第八步”一直到“第十一步”
完畢;運行中，禁止開啟正壓力柜中門蓋！！
七 商品日常維護
一、 留意定期檢查密封環老化狀況，發覺衰老時應該馬上拆換。
二、 防爆控制箱的防爆接合面須防銹，每一次維修或開啟機蓋，須手涂204-1防銹劑。
三、 每一次拆換控制面板元器件，或打開蓋再次蓋緊時，要檢查其密閉性。
八 常見問題
因為本柜里裝觸摸顯示屏等可調電子器件，因而，請于安全性區域內組裝相對應程序流程， 禁止在風險區域內，開啟正壓力箱門帶電操作??！
