BSG51

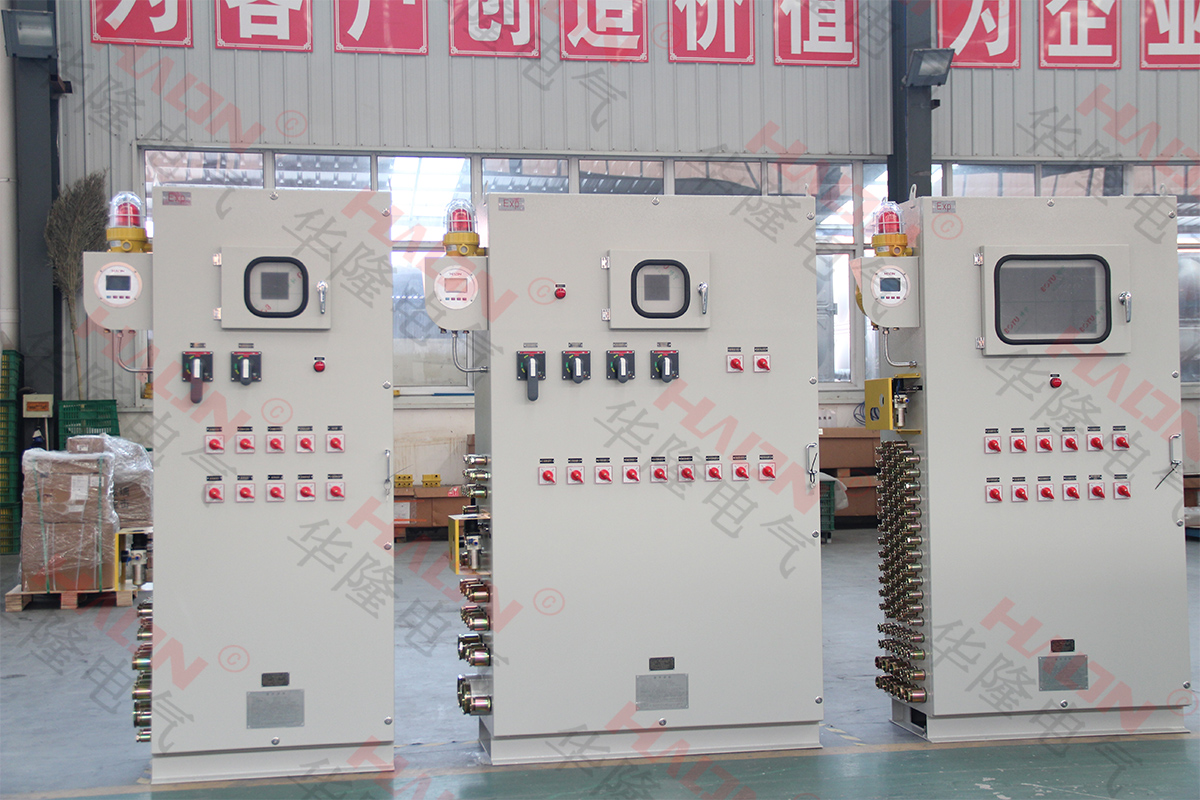

防爆配電柜

適用IIA、IIB、IIC級爆炸性氣體環境。
溫度組別為T1-T6的生活環境.。

應用領域:

1.1區,2區爆炸性氣體環境.
2.適用IIA、IIB、IIC級爆炸性氣體環境;
3.20區,21區,22區可燃性粉塵自然環境.
4.適用溫度組別為T1-T6的生活環境.
防爆配電柜產品優勢:1.該產品為復合性構造.
2.鐵板焊接或鑄鋁外殼,結構簡單,造型美觀.
BSG□系列產品防爆配電柜
使 用 說 明
主要用途、工作性質
1.1主要用途
BSG□系列產品防爆配電柜(下稱配電箱、箱),適用II類B級或C級,T1-T4組下列等級、組其他帶有爆炸性氣體環境風險場所1區、2區,用以溝通交流50Hz、額定電流220或380V的線路中,用以操縱電動機啟動、終止,可用于遠距離控制電機,具備負載、過流保護作用。
2、工作性質
海拔高度不得超過2000m;
周圍空氣溫度不超過 40℃,不少于-5℃,24小時之內均值不得超過 35℃;
周邊相對濕度不得超過95%( 25℃);
在沒毀壞絕緣層氣體或蒸汽的環境里;
污染等級:3級;
組裝類型:II、III類;
用以室外的配電柜,太陽大輻射源1120W/㎡,降雨強度6mm/min;
無明顯搖晃和猛烈的沖擊振動的區域;
結構和特性
本配電箱是依據GB3836.1-2000《爆炸性氣體環境用電氣設備 第一部分:通用要求》、GB3836.2-2000《爆炸性氣體環境用電氣設備 第二部分:隔爆型“d"》、GB3836.3-2000《爆炸性氣體環境用電氣設備 第三部分:增安型“e"》技術標準生產制造,通過國家特定檢測行政機關驗收合格,并頒發防爆認證。
A、機殼選用鑄鋁合金壓鑄成型,表層靜電噴塑。
主腔選用防爆型構造,布線腔隔爆型構造。
內可選裝裝隔離開關、直流接觸器、熱繼器、變電器、斷路器、Ex防爆控制按鈕、信號指示燈、切換開關等。
配電箱里的配電柜選用模塊化,各種各樣控制回路能夠隨意搭配,電氣元器件型號選擇可以由客戶來定,其結構簡單、造型美觀。
出入線選用無縫鋼管或電纜線走線都可,出入線口方位可以由用戶要求來定。
B、非標準配電箱:配電箱里的防爆控制箱機殼選用鐵板焊接成形,表層靜電噴塑。
分主腔和布線腔,全部采用防爆型構造,內可選配高分?jǐn)?shù)斷隔離開關、直流接觸器、熱繼器、開關按鈕、信號指示燈等元器件,根據實際操作殼蓋上的手柄完成分與合,姿勢性能穩定,并配有顯示燈。
出入線選用無縫鋼管或電纜線走線都可,出入線口方位及內部結構元器件可以由用戶要求來定。
關鍵性能參數
型 號
額定電流(V)
主回路額定電壓(A)
支 路 數
環路額定電壓(A)
防爆標志
BSG□-4
BSG□-8
BSG□-12
BSG□-4K
BSG□-8K
BSG□-12K
220
380
10-1000
4
8
12
4
8
12
3-630
ExdeIIBT4
ExdeIICT4
ExdIIBT4
4、組裝方法可以根據用戶要求來定,按客戶提供的線圖來設計。
5、安裝與應用
5.1安裝應用商品前要檢查出廠銘牌里的技術數據與應用情況是否一致;
5.2安裝和檢修前需斷開后級開關電源;
5.3進、出現電纜線越過硅膠密封圈,需要用密封圈及壓緊螺母卡緊,保障密封性及線纜不可松脫;
5.4密封環在使用中發生浸蝕、脆裂、變型、發粘或強度轉變超出出廠時的20%應及時向生產廠家開展購買并拆換,以保證防爆型性能穩定;
5.5維護保養拆裝時要注意隔爆面不可磕磕碰碰、刮傷、浸蝕,并及時涂204-1防銹劑;
5.6配電柜在使用中要定期維護,以確保其優良運作;
5.7外行工作人員禁止打開表蓋檢修、查驗。
6、訂購須知
訂購時要強調商品的一體化型號規格、名字、規格型號及訂購總數。
比如:
BSG51-12K,防爆配電柜,總開關電流100A,分電源開關10A,30臺
