防爆機柜空調

1.1產品描述

BJK-35一體式防爆機柜空調主要是針對石油、化工、天燃氣等含有爆炸性氣體環境中，針對安裝有發熱量大、溫度敏感的電氣元件（如大功率變頻器）的防爆配電柜（控制柜）中，解決柜內降溫以滿足電氣元件的正常使用。

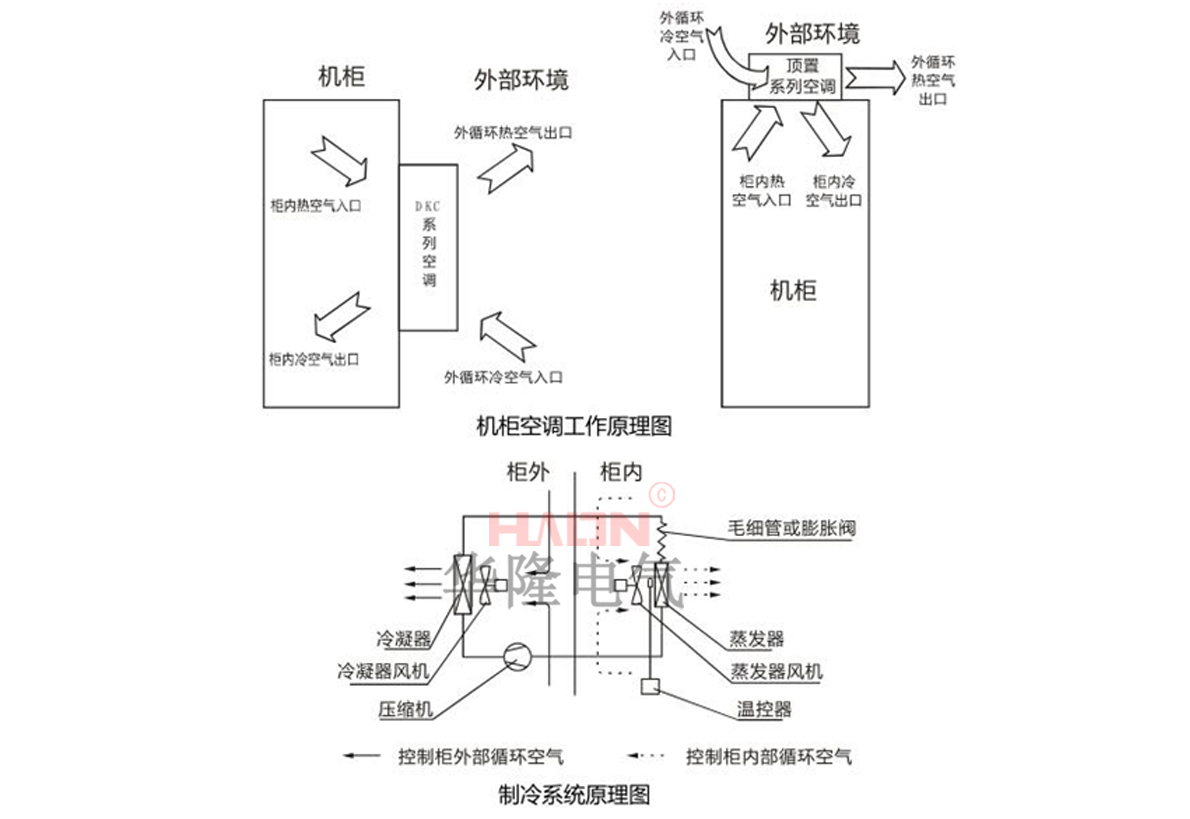

1.2工作原理

機柜空調通過內外兩個完全獨立、隔絕的空氣循環把機柜內部的空氣冷卻，同時把柜內的熱量通過熱交換驅散出柜外，從而保護柜內的電氣元件在可控的溫度范圍運行，同時機柜空調具有除濕功能，保證機柜內部有理想的溫度和濕度。

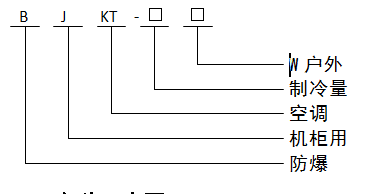

防爆空調型號命名

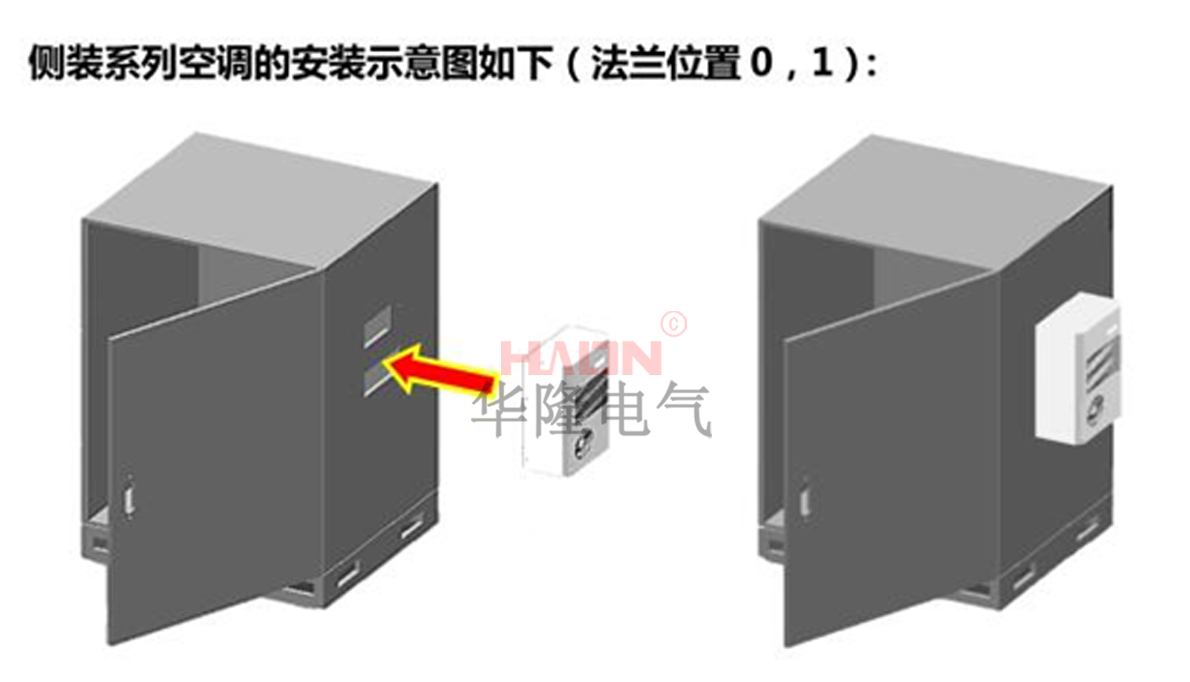

防爆空調安裝示意圖

防爆空調機柜安裝步奏

1.5.1清點附件并準備安裝工具

1.5.2在安裝面上畫出柜門開孔示意圖，將陰影部分切割掉。

1.5.3用減震密封膠條按照設計密封面對空調器和機柜安裝面進行密封。

1.5.4用安裝螺釘將空調器可靠固定在機柜安裝面上。

1.5.5用防水結構膠填充空調器與機柜安裝面之間的縫隙。

1.5.6產品安裝時，機柜內側出風口與前方物體距離至少保留100mm適當距

離，機柜外側出風口與前方物體距離至少保留500mm適當距離。

1.5.7安裝水管，請將水管折成雙U形并固定，再將出水口外引。

安裝完成后的確認檢查：

1.5.8請勿在高油污、高腐蝕性及環境溫度超過55℃、濕度超過95%的環境

下使用該產品。

1.5.9確保產品安裝后傾斜度不大于3°。

1.5.10產品安裝結束后，確保產品直立30分鐘后再加電運行。

防爆空調機柜使用注意事項

1.6.1所有線路的連接必須符合國家標準的規定，電源的電壓、頻率和容量必須

符合本產品的使用規定。

1.6.2必須由經過訓練的專業人員進行安裝。

1.6.3機柜空調器的安裝及電氣接線必須由專業人員嚴格參照本手冊的相關規 定操作。

1.6.4必須連接好地線并確保接地可靠，地線不可接到煤氣管、自來水管、避雷 針、電話線上，如果接地不良，會發生觸電危險。

1.6.5禁止在電源線中途引線或延長電源線，禁止重壓、加熱、拉扯電源線。

防爆機柜空調操作說明

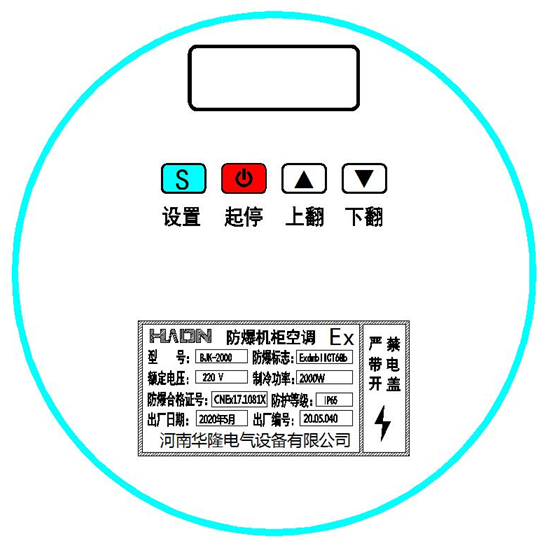

防爆機柜空調操作界面

防爆機柜空調顯示屏指示燈狀態說明：

防爆機柜空調內部參數說明和設置 ：

顯示面板按鍵：設置鍵S,啟停鍵，上翻鍵，下翻鍵

2.2溫度點設置方法：

顯示面板按鍵：設置鍵SET，些按 鍵可以增加或減少溫度設定值,啟停鍵RST,此控制器上電后處于待機狀態，按一下RST鍵顯示ON兩秒后，開始工作。工作過程中，按一下RST鍵顯示OFF兩秒后，停止輸出，處于待機狀態。

2.3菜單參數設置方法：

按設置鍵SET超過3秒，進入菜單顯示，當展幕出現F01代碼時，按一下設置鍵SET，此時顯示的為目前工作狀態設定值，按 鍵可改變設定值，設置完該參數，按SET鍵返回F01，按 可上下切換F01-F11各菜單項，以上述方法進行設置。整個設置完畢，按SET鍵2秒保存退出或無按鍵操作狀態下15秒，返回正常運行狀態。

2.4防爆機柜空調內部參數說明及設置：

2.5溫度校正：

當測量溫度與標準溫度有偏差時，使用此功能，可以將機器測量值與標準溫度調整一致。校正后的溫度=校正前的溫度+校正值 。

2.6恒溫控制與超溫報警功能：

當溫度測量值≥制冷停機溫度+制冷回差時，制冷繼電器吸合，壓縮機啟動；

當溫度測量值＜溫度設置點時，制冷繼電器斷開，壓縮機關閉。

當溫度測量值≤制熱停機溫度-制熱回差時，制熱繼電器吸合，制熱輸出；

當溫度測量值＞制熱停機溫度時，熱熱繼電器斷開，制熱停止輸出。

報警模式下：當溫度測量值≥超溫報警上限時，報警繼電器吸合，報警啟動；

當溫度測量值≤超溫報警下限時，報警繼電器吸合，報警啟動。

2.7壓縮機延時啟動時間：

制冷模式下：第一次通電，若當前溫度大于溫度設定值+制冷回差時，壓縮機不會立即啟動制冷，需要運行設定的延時時間后才能啟動。

制熱模式下：第一次通電，若當前溫度小于溫度設定值-制熱回差時，加熱設備立即啟動制熱。

壓縮機相鄰兩次啟動之間的停機時間間隔大于壓縮機延時啟動時間設定值時，壓縮機立即啟動；

壓縮機相鄰兩次啟動之前的停機時間間隔小于壓縮機延時啟動時間設定值時，壓縮機啟動需運行完所設置的壓縮機延時啟動時間設定值后，機器才能啟動。延時時間從停機瞬間開始計算。

2.8最高、最低溫設置上限：

F07和F06的設置上下限值，限定了溫控器溫度設置點的設定范圍。

例如：F07設置為+15，F06設置為-10,制冷停機溫度只能15數值以下設置，制熱停機溫度只能在-10以上設置，如需要拓寬范圍要先調整F07和F06的設定值 。

2.9故障代碼：

傳感器故障報警：通電狀態下，傳感器斷路時，LED閃爍顯示“---”

,短路時顯示“HH”

，傳感器故障狀態下，壓縮機按停止15分鐘，運行15分鐘的方式循環工作。

2.10超量程報警：

當傳感器溫度大于110℃時，顯示HHH；當傳感器溫度小于-40℃時，顯示LLL。

防爆機柜空調接線原理圖：

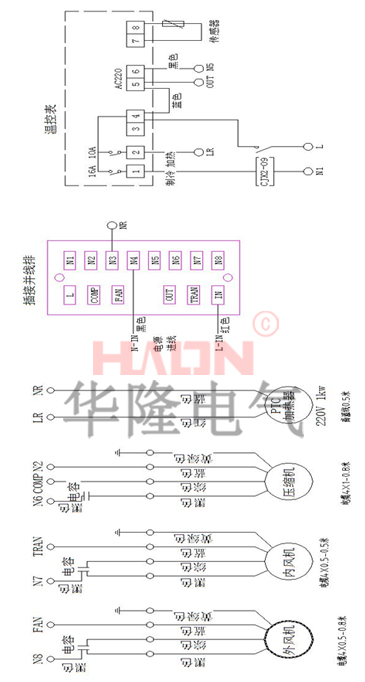

2000W原理圖

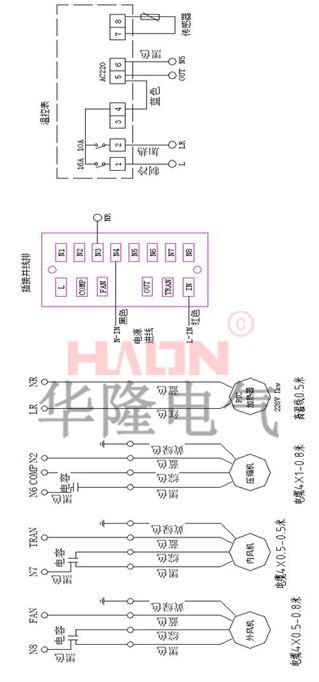

3000W原理圖：

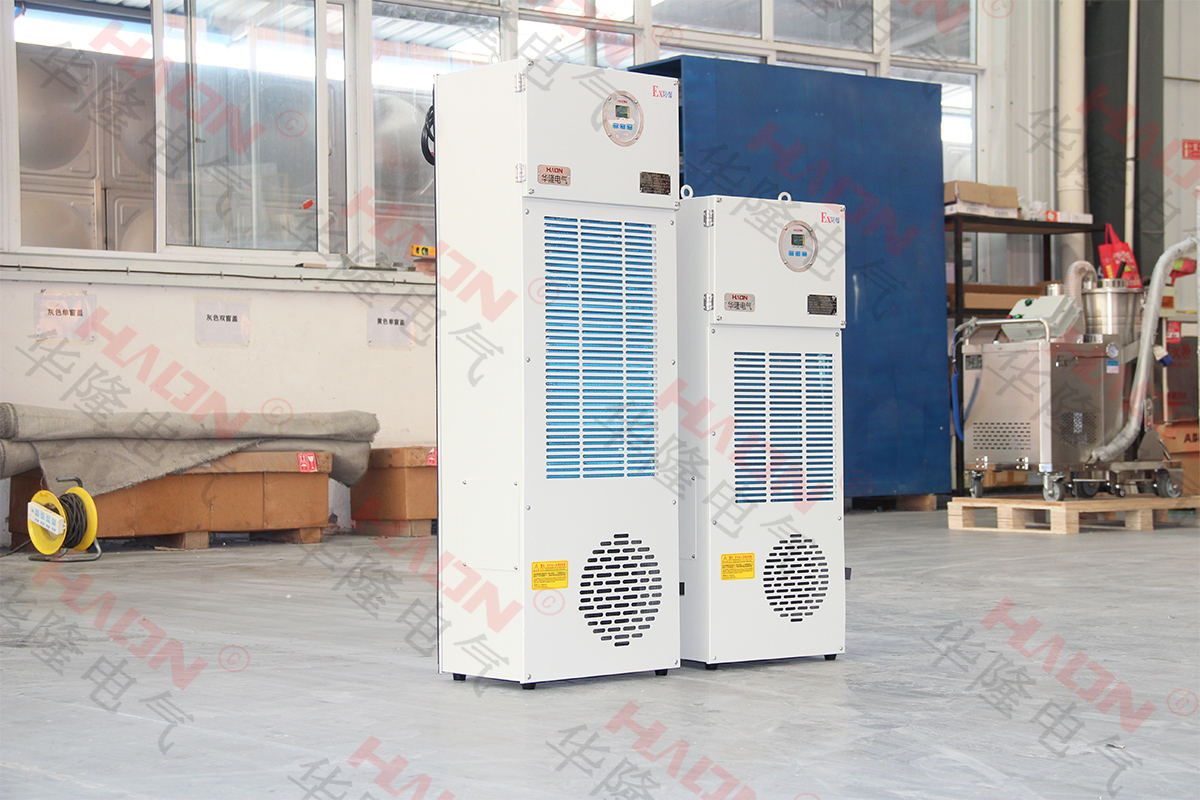

防爆機柜空調實例圖
