防爆配電箱說明書

一、產品概述

防爆配電箱是專為存在爆炸性氣體或粉塵環境設計的一種電氣設備，廣泛應用于石油、化工、天然氣、冶金、制藥、軍工等易燃易爆場所。該設備在結構設計和材料選擇上均符合國家相關防爆標準，能夠在危險環境中安全、穩定地進行電力分配與控制操作，有效防止因電火花或高溫引發的爆炸事故。

本說明書適用于各類隔爆型（d型）、增安型（e型）、本質安全型（i型）等防爆配電箱的安裝、操作、維護和故障處理。

二、產品型號與主要參數

1.型號說明（示例）：

BXM（D）10/4K

BXM：防爆配電箱

D：隔爆型

10：額定電流（A）

4：回路數

K：控制型（不帶K為配電型）

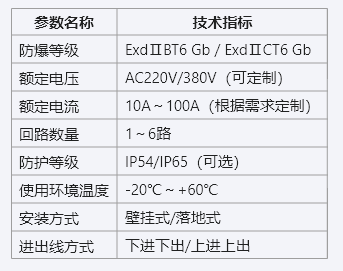

2.主要技術參數：

三、結構組成

防爆配電箱主要由以下幾部分組成：

1.箱體外殼：采用高強度鑄鋁合金或不銹鋼材質，具有良好的防爆、防腐、防塵性能。

2.隔爆接合面：精密加工，確保隔爆性能。

3.內部元件：包括斷路器、接觸器、繼電器、指示燈、按鈕、端子排等，均選用防爆認證元件。

4.電纜引入裝置：采用防爆填料函或防爆密封接頭，確保電纜引入口密封可靠。

5.接地裝置：設有專用接地螺栓，確保設備可靠接地。

6.觀察窗/操作手柄（部分型號）：便于觀察運行狀態或手動操作。

四、安裝要求

1.安裝前準備

檢查產品外觀是否完好，防爆標志是否清晰。

核對產品銘牌參數是否與現場使用條件相符。

準備好安裝所需的工具、密封材料、電纜等。

2.安裝環境

安裝區域應符合GB50058《爆炸和火災危險環境電力裝置設計規范》。

避免安裝在高溫、潮濕、腐蝕性強或機械振動大的場所。

確保安裝區域通風良好，便于操作和維護。

3.安裝步驟

將配電箱固定在墻體或支架上，使用防爆專用膨脹螺栓。

按照設計圖紙進行電纜引入，采用防爆密封結構。

接線前確認電源已斷開，接線完成后進行絕緣測試和接地測試。

安裝完成后檢查所有密封件是否完好，確保無漏氣漏塵。

五、使用與操作說明

1.啟動前檢查

檢查箱體是否完好無損。

檢查所有接線是否牢固，無松動。

檢查接地是否可靠，接地電阻應小于4Ω。

檢查電氣元件是否完好，無燒損或異常。

2.操作流程

合上主電源開關，觀察指示燈是否正常亮起。

依次閉合各支路斷路器，檢查負載是否正常運行。

如需操作按鈕或控制元件，應確保操作面板無異常。

3.注意事項

禁止在帶電狀態下打開箱體。

禁止擅自更換內部元件，更換元件時應選用相同型號的防爆元件。

操作時應佩戴絕緣手套和護目鏡，防止觸電或電弧傷害。

六、維護與保養

1.日常維護

定期清潔箱體外部灰塵，保持通風良好。

檢查電纜引入口密封是否完好，防止?jié)B水或氣體進入。

檢查接線端子是否松動，必要時進行緊固。

檢查接地是否可靠，定期測試接地電阻。

2.定期檢修

每年至少進行一次全面檢查，包括絕緣測試、密封性檢查、元件功能測試等。

檢查防爆接合面是否銹蝕，必要時進行除銹處理并涂抹防銹油。

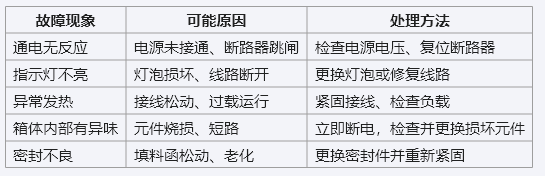

七、故障處理指南

八、安全注意事項

1.本設備必須由具備電氣操作資格的專業人員安裝、操作和維護。

2.在危險場所操作時，必須遵守相關防爆安全規程。

3.不得擅自更改配電箱結構或使用非防爆配件。

4.禁止在潮濕或積水環境中使用。

5.若發現設備異常，應立即停止使用并進行檢修。

九、運輸與儲存

運輸過程中應避免劇烈震動和碰撞，防止箱體變形或密封件損壞。

存放環境應干燥、通風良好，避免陽光直射和腐蝕性氣體。

產品存放時間不宜過長，超過6個月應重新檢查密封性能和電氣性能。

十、售后服務

本產品質保期為12個月（自發貨之日起計算），非人為損壞提供免費維修或更換。

如需技術支持或配件更換，請聯系廠家客服，提供產品型號和購買信息。

結語

防爆配電箱作為保障危險場所用電安全的重要設備，其正確安裝、規范操作和定期維護至關重要。請用戶嚴格按照本說明書要求進行使用，確保設備長期穩定運行，杜絕安全隱患。

溫馨提示：

本說明書內容如有變動，恕不另行通知，請以最新產品資料為準。如需詳細圖紙或技術咨詢，請聯系廠家或授權代理商。
