防爆控制配電柜：高危環境中的智能電力中樞

在現代工業體系中，許多生產場所因存在易燃易爆氣體、蒸氣或可燃性粉塵而被劃為“危險區域”。如石油化工、天然氣處理、煤礦井下、制藥車間、糧食加工、噴漆房等環境中，一旦電氣設備產生電火花或高溫表面，極易引燃周圍介質，造成爆炸事故。為確保這類場所的電力系統安全穩定運行，防爆控制配電柜應運而生，成為集電能分配、設備控制與安全保障于一體的智能化核心裝置。

一、什么是防爆控制配電柜？

防爆控制配電柜是一種專用于爆炸性環境的多功能電氣成套設備，不僅具備普通配電柜的電力分配功能，更融合了電機啟停控制、過程自動化調節、故障保護和遠程監控等多種控制功能。它既能實現對泵、風機、壓縮機、傳送帶等關鍵設備的集中控制，又能有效防止內部電氣操作引發外部爆炸，是危險場所不可或缺的“電力大腦”。

與普通配電柜相比，其最大特點是：在滿足電力控制需求的同時，通過結構設計與材料選擇，徹底阻斷點燃源向危險環境傳播的可能性。

二、核心技術：如何實現“既控又防”？

防爆控制配電柜之所以能在極端環境下安全運行，依賴于多重技術協同保障：

1.隔爆外殼設計（Exd）

柜體采用高強度鑄鋁合金、不銹鋼或優質碳鋼制造，具備足夠的機械強度，能夠承受內部可能發生的爆炸壓力而不破裂。各接合面經過精密加工，形成“火焰路徑阻斷”機制——即使內部發生電弧引爆混合氣體，火焰也會在狹長間隙中冷卻熄滅，無法傳至外部環境。

2.增安型與本質安全輔助設計（Exe/Exi）

對非火花部件（如接線端子、變壓器）采用增強絕緣、加大爬電距離、降低溫升等措施；

控制回路常采用本安型設計，限制能量輸出，確保信號電路不會產生足以點燃危險氣體的能量。

3.模塊化集成結構

柜內集成多種功能單元：

主回路斷路器、接觸器、熱繼電器

PLC控制器、中間繼電器、時間繼電器

變頻器、軟啟動器（可選）

智能儀表、電流電壓傳感器

防爆按鈕、指示燈、急停開關

所有元器件均需取得防爆認證，并符合相關環境等級要求。

4.高防護等級（IP65/IP66）

外殼密封良好，防塵防水，防止粉塵侵入或濕氣凝結導致短路，特別適用于潮濕、多塵的惡劣工況。

三、核心功能：不止于配電，更在于“智控”

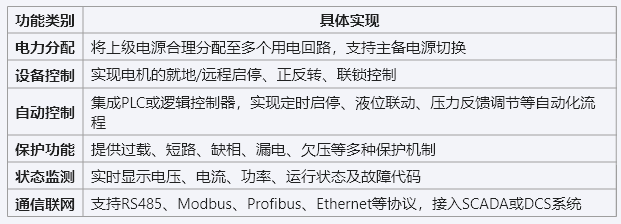

防爆控制配電柜的核心價值在于“控制+配電+保護”三位一體：

例如，在一個油氣儲運站中，防爆控制配電柜可自動根據管道壓力信號啟停輸油泵，并在檢測到泄漏或超壓時立即切斷電源并發出報警，極大提升系統的響應速度與安全性。

四、典型應用場景

防爆控制配電柜廣泛應用于以下高風險行業：

1.石油與天然氣

海上鉆井平臺配電控制

輸油泵站自動啟停控制

LNG加注站設備聯動管理

2.化工與精細制藥

反應釜攪拌電機控制

溶劑輸送泵連鎖保護

防爆區域照明與通風系統控制

3.煤礦與地下工程

井下局部通風機控制

掘進機供電與保護

瓦斯抽放泵站自動化運行

4.粉塵爆炸風險場所

面粉廠、飼料廠的輸送系統控制

金屬粉末研磨車間設備啟停管理

塑料顆粒加工區動力分配

5.城市燃氣調壓站與加油站

氣體壓縮機組控制

緊急切斷閥聯動系統

在這些場景中，防爆控制配電柜不僅是電力樞紐，更是安全生產的“神經中樞”。

五、防爆認證與標準規范

為確保產品安全可靠，防爆控制配電柜必須通過嚴格的認證測試。主要遵循的標準包括：

中國標準：GB3836.1～3836.20《爆炸性環境》系列、GB12476《可燃性粉塵環境用電氣設備》

國際標準：IEC60079系列

歐洲ATEX指令：適用于歐盟市場的防爆設備準入

美國UL與CSA認證：如UL1203、CSAC22.2No.30

產品銘牌上必須清晰標注防爆標志，例如：

>ExdIICT4Gb

表示該設備適用于氫氣、乙炔等最高危險級別的IIC類氣體環境，最高表面溫度不超過135℃，可用于1區爆炸危險場所。

此外，還需標明防護等級、額定電壓、電流、適用溫度范圍等參數，供用戶正確選型。

六、選型與安裝要點

1.明確使用環境類別

區分是氣體爆炸環境（Zone1/2）還是粉塵環境（Zone21/22），選擇對應的防爆類型和防護等級。

2.合理配置控制邏輯

根據工藝需求確定是否需要PLC、變頻調速、遠程通訊等功能，避免過度配置或功能缺失。

3.電纜引入與密封處理

所有進出線口必須使用防爆格蘭頭（cablegland）進行密封，防止可燃氣體沿電纜進入柜內。

4.可靠接地與等電位連接

柜體須單獨接地，接地電阻不大于4Ω，并與廠區防雷系統有效連接。

5.遠離熱源與振動區域

安裝位置應通風良好、無強烈震動，避免影響元器件壽命和防爆性能。

6.定期維護與檢查

檢查密封圈老化、螺栓松動、內部積塵；

清潔散熱通道，測試保護功能；

記錄運行數據，及時發現潛在隱患。

七、智能化發展趨勢

隨著工業4.0和智慧工廠建設推進，新一代防爆控制配電柜正朝著數字化、網絡化、智能化方向發展：

內置邊緣網關：實現本地數據采集與云端傳輸；

支持無線通信：如LoRa、NBIoT，適用于偏遠地區監測；

AI故障預測：通過電流波形分析預判電機異常；

可視化人機界面（HMI）：配備防爆觸摸屏，直觀顯示運行狀態；

遠程運維平臺接入：管理人員可通過手機APP實時查看設備狀態、接收報警信息。

未來，防爆控制配電柜將不再是孤立的電氣箱體，而是融入企業能源管理系統（EMS）和安全生產監控平臺的重要節點。

結語

防爆控制配電柜，看似只是一個金屬柜體，實則是高危工業現場的安全基石。它以嚴謹的設計抵御爆炸風險，以先進的技術實現精準控制，以可靠的性能守護每一寸生產線的平穩運轉。

在看不見火花的地方，它默默承擔著最重的責任；在最危險的角落，它用科技筑起一道無形的屏障。防爆控制配電柜，不只是電力的分配者，更是生命的守護者。
