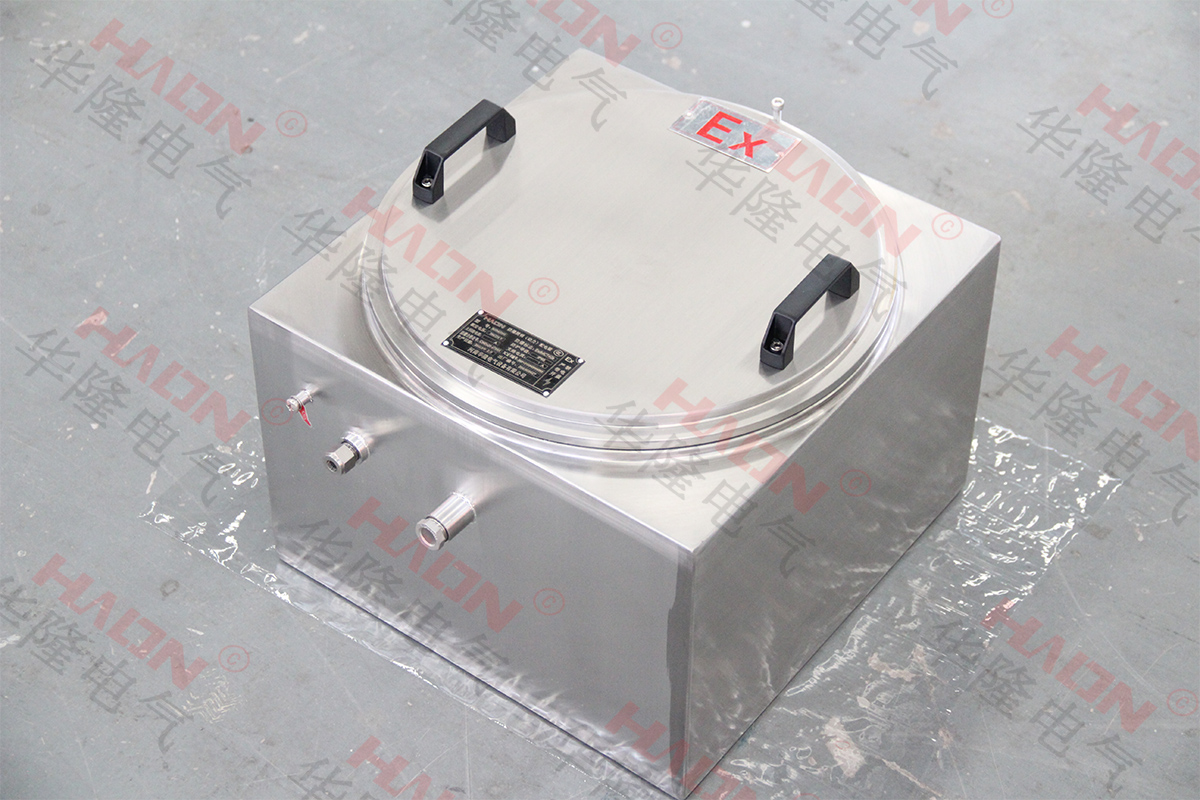

防爆正壓柜生產廠家,正壓力防爆配電柜照片

防爆正壓柜生產廠家，正壓力防爆配電柜照片

一 產品概述：

1.1 配電箱由箱體、自控系統、曝氣系統軟件、報警設備、供配電系統構成；正壓力腔內裝一部分控制器的防爆型元器件及客戶的供配電系統元器件。

1.2 本配電箱選用Q235厚鋼板焊接而成，箱體表層噴塑處理，顏色為“計算機深灰色”。

并對各連接面都經過了特殊密封性解決。

1.3 本配電箱進氣口形式為自然通風型，即無間斷持續氣路，正壓力腔內裝器件的工作熱量可使供氣帶去，具有非常好的散熱性能。

1.4 該產品引入：

GB 3836.1－2010《爆炸性氣體環境用電氣設備 第1部分：通用要求》；

GB 3836.2－2010《爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”》；

GB 3836.4－2010《爆炸性氣體環境用電氣設備 第4部分：本質安全型“i”》；

GB 3836.5－2010《爆炸性氣體環境用電氣設備 第5部分：正壓外殼型“p”》和其他有關標準的要求開展。

1.5 本產品應用于AC220V、50Hz供配電系統。

防護等級：（Exd ePx IIC T6 Gb）;防水等級：IP65;自控系統防爆型防護等級：（Exd IICT6 Gb）；

二 商品原理：

2.1 配電箱在控制系統的配合下，進入保護氣體，正壓力腔內工作壓力高過正壓力腔以外工作壓力，產生微正壓的安全性小環境，進而阻攔易燃性危險氣體進到正壓力腔內，確保內窗一般儀表盤和電氣元器件安全運行。

2.2 控制系統關鍵進行手動式通氣、補氣血、高壓聲光報警和排氣管、欠壓保護報案、低電壓互鎖關閉電源等一系列作用。

2.3 運行中，由自控系統向正壓力室補氣血，保持正壓力室壓力范圍在（100-800Pa）；

當正壓力室內工作工作壓力＞800Pa時，髙壓報案，繼電器自動打開自動排氣閥卸壓；

當正壓力室內工作工作壓力＜100Pa時，低壓報警；

當正壓力室內工作工作壓力＞900Pa時，高壓報案，減壓閥自動打開卸壓；

當正壓力室內工作工作壓力＜50Pa時，自控系統全自動斷掉贈給正壓力腔的開關電源；（斷電保護后重新運行，應先電源開關打進“終止”部位，重新進入新一輪的通氣實際操作后方能正常運轉）

2.4 該產品增設了進風口和出氣口，供客戶接手。

客戶須按“供氣管道設計圖”布局進氣口道，出氣口通過排煙防火閥后現場排出或引至安全地帶排出，客戶當場還需提供進氣口氣動閥門（保護氣體），氣動閥門工作壓力一般控制在0.2-0.8MPa，進氣口氣動閥門為凈化室內空氣（如：儀表風）或N2，（留意：在封閉的操作間里，要謹慎使用N2做為保護氣體，若必須采用N2作保護氣體，一定要注意當場自然通風，以保證生命安全）。

2.5 禁止進氣口氣動閥門為可燃性混合氣！！

三 安裝規范：

3.1 該產品需要由電工修理，來操作。

3.2 客戶按我公司提供的接線方法、端子圖等技術資料，融合商品具體情況逐一相匹配開展布線。

3.3 布線時，一定要注意各出入電纜密閉性（禁止將通頭里的密封環置之無需），并視各電纜松緊度水平，用防爆膠泥作適度的密封性解決。

3.4 客戶的布線、調節完了，將每門關閉時，一定要保證其密封性。

3.5 本箱體務必按照要求將地線收到專用型接地螺絲上。

四 商品調節方式：

4.1 調節前檢查：

控制系統一部分大多為防爆型防爆設備，主要是由防爆控制箱、防爆型顯示燈、微壓表等構成。

應檢查一部分是不是完好無缺，有沒有危害防爆型性能等，布線正確與否（接控制電源：AC220V），手動排氣閥和是不是開啟。

一切正常后即可進行調節。

4.2 操作流程：

1） 第一步：開啟排氣管手動閥門，搞好通氣提前準備。

2） 第二步：關掉進氣口手閥，調整調壓閥值，搞好進氣口提前準備。

應該注意調整調壓閥值（出廠時已設定好，如不重設將不必關旁通閥），防止髙壓沖柜！！

3） 第三步：送本柜控制電源，鮮紅色“開關電源標示”燈亮了。

4） 第四步：開啟進氣口手閥（要明確已開啟排氣管手閥），人工通氣逐漸，約10分鐘通氣結束。

這一步為通氣實際操作，本機器設備需要經過“手動式通氣”才可以正常運轉，

每次運作前需通氣，目地是把正壓力腔里可能出現的易燃易爆物品混合氣排掉，換為凈化的保護氣體，防止運作后的電孤火苗引燃可燃性氣體，發生爆炸事故。

5） 第五步：觀查有無出現異常轉變，適度調整手閥，操縱進氣口源的總流量。

6） 第六步：等候10分鐘，將“切換開關”打進“正壓力運作”部位，全自動通氣時長逐漸，通氣時間是在10min，這時（終止）顯示燈滅，（運作）顯示燈亮（需換氣才可以延遲配電）。

微調整進氣口手閥、排氣管手閥，并留意氣壓表表明，讓氣壓表表明保持在350Pa左右相對性平衡態。

7） 第七步：待工作壓力保持350Pa左右相對性平衡態后，通氣完畢。

供配電系統交流接觸器得電吸合，正壓力腔內供配電系統得電,本柜就可以正常啟動。

8） 第八步：當要退出系統運行中，必須要先關閉全部運轉的負荷，即對各表明儀表設備開展正常的關掉。

9） 第九步：按下停止按鍵，翠綠色“運作”顯示燈滅,“終止“顯示燈亮自控系統為跳停情況。

10） 第十步：斷掉自控系統的開關電源,鮮紅色“開關電源標示”燈熄滅。

11） 第十一步：過五分鐘后，關閉進氣口手閥。

讓汽體帶去內部結構元器件所產生的一部分余熱回收。

12） 第十二步：過了幾分鐘后，關閉自動排氣閥。

13） 留意：假如半途要撤出運作，也必須從“第八步”一直到“第十一步”。

4.3 作業人員必須嚴格按上述次序步驟進行實際操作，禁止違背作業順序或簡單化操作流程。

前七步一切一步不能滿足標準時，禁止進到下一步實際操作，務必故障檢測后從第一步實際操作逐漸。

4.4 調節常見問題：

該產品出廠時，各主要參數已設置好，禁止客戶私自變更主要參數。

客戶在調節時一定要注意儀表盤、自動控制配電線路及取樣管路順暢。

五 商品日常維護：

5.1 留意定期檢查密封環老化狀況，發覺衰老時應該馬上拆換。

5.2 防爆控制箱的防爆接合面須防銹，每一次維修或開啟機蓋，須手涂204-1防銹劑。

5.3 每一次拆換控制面板元器件，或打開蓋再次蓋緊時，要檢查其密閉性。

六 交貨本控柜時，生產廠家提供以下技術文檔：

5.1 使用說明書；

5.2 正壓力防爆柜的防爆認證和有關質量證明；

5.3 正壓力控制模塊電路原理圖、接線端子排圖；

5.4 防爆控制箱合格證有關質量證明；

5.5 中后期的技術支持；
