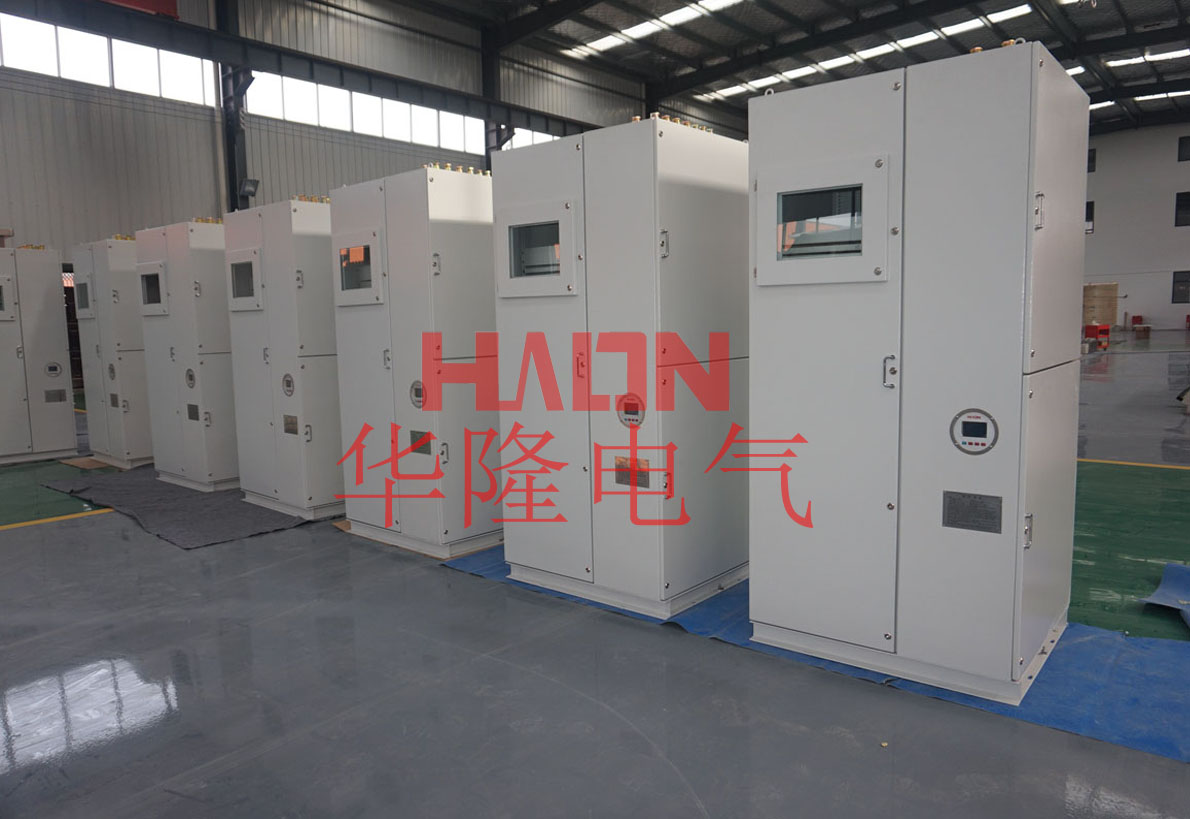

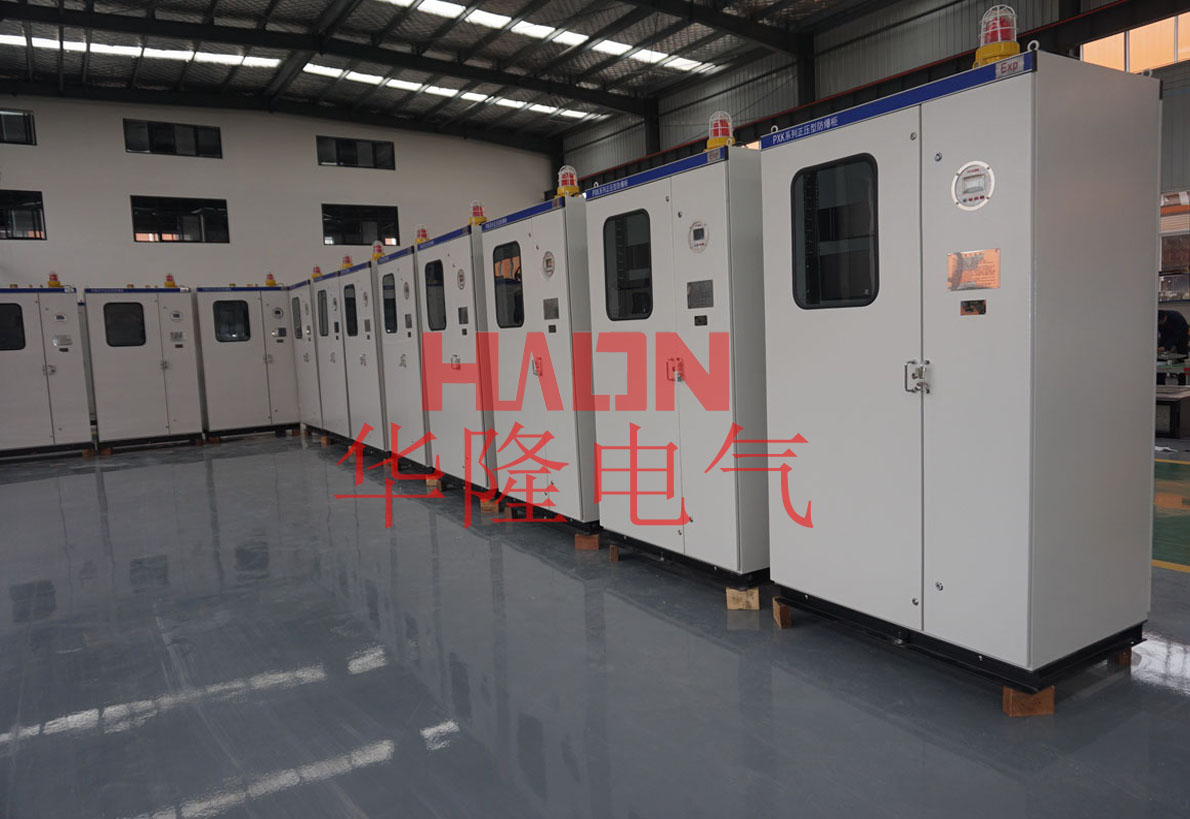

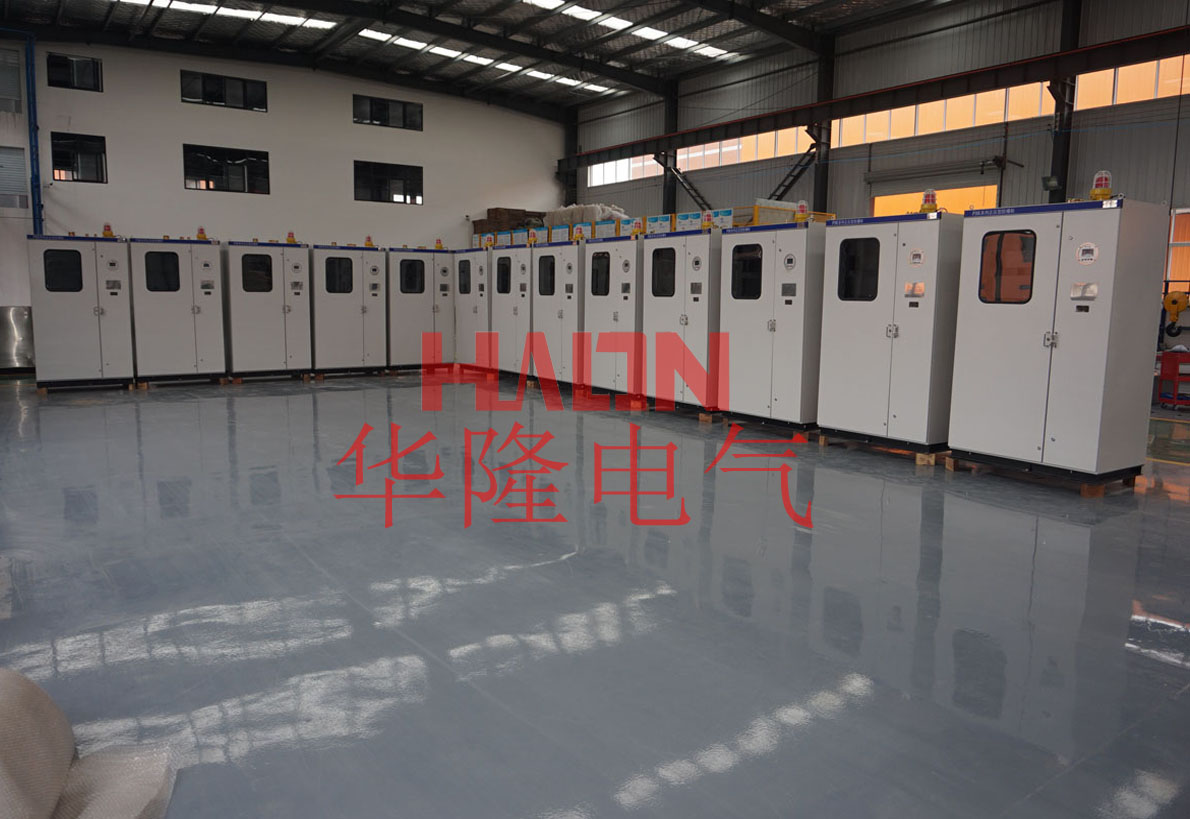

觸摸屏防爆正壓柜

PLC防爆觸摸屏控制柜外殼設計根據國家標準GB3836-2000，防爆外殼結構，可做成上下隔爆腔，單個隔爆腔，可做成快開門結構，防爆外殼可根據客戶圖紙要求定制，也可提供需要相應的尺寸，由我公司出圖紙給客戶確認生產，防爆外殼的防爆出線口數量，防爆出線口大小，箱體蓋板上的防爆按鈕，信號燈的數量可根據客戶的要求，門蓋上的觀察窗，也可根據客戶要求尺寸開孔，本公司將提供防爆玻璃進行防爆處理。

PLC防爆觸摸屏控制柜用戶元件的安裝

1、  由于內裝配電系統元件由用戶自行調整，因此，用戶必須在安全區內進行設定、調試。

2、  不得撤拆面板上的電器元件，以免影響柜體的氣密性能。

三、  電氣安裝

1、  本產品必須由專業電工，進行操作。

2、  用戶按我公司提供的電器系統圖、接線圖、端子圖等技術文件，結合產品實際情況逐一對應進行接線。

3、  接線時，請注意各進出電纜的密封性（嚴禁將通頭中的密封圈棄之不用），并視各電纜的松緊程度，用防爆膠泥作適當的密封處理。

4、  用戶的接線、調試完后，將各門關閉時，一定要保證其密封性能。

5、  本柜體必須按要求將接地線接到專用接地螺絲上。

五 產品的調試

本產品出廠時，正壓自控部分已經過調試，但用戶在具體使用時，仍須根據現場情況重新調試后再使用。

一、  本產品適用于AC220V、50Hz配電系統。

二、  本產品調試分兩部分

1、  自控部分調試

1）調試前檢查

自動控制系統部分主要為隔爆型防爆電器，主要由防爆控制箱、防爆控制按鈕、防爆指示燈、微壓表等組成。檢查各部分是否完好無損，有無影響防爆性能等，接線是否正確（接控制電源：AC220V），手動排氣閥和是否打開。一切正常后方可進行調試。

2）調試方法



調試前，先打開排氣手動閥再打開進氣手動閥、約換氣30分鐘后、接通電源，紅色"電源"指示燈亮，此時按下起動按鈕、綠色"運行"指示燈亮、壓力表處于受電狀態、再調節進氣、排氣閥大小，讓壓力儀表持續顯示值維持在200Pa左右。自動報警系統進入監控狀態；些時，該柜進入正常使用狀態。在使用過程中，若由于外界氣源原因將正壓腔壓力升高于1000Pa時，卸壓電磁閥將打開、同時報警燈閃爍報警，（此時因立即關小進氣手動閥或開大排氣手動閥，調節壓力持續維持在200Pa左右）。若柜內壓力低于100Pa時，進入低壓警鈴報警狀態（此時因立即開大進氣手動閥或關小手動排氣閥，調節壓力持續維持在200Pa左右）；當進氣故障未排除，而氣壓值低于50Pa時，自動控制系統將自動切斷用戶的配電電源，將一直進入欠壓報警狀態；必須按下停止按鈕，才能解除警鈴報警狀態.氣源正常后，將進入新一輪"換氣"過程后，操作順序同上，才能恢復正常工作。

        3）調試注意事項：

本產品出廠時，各參數已設定好，嚴禁用戶擅自更改參數。用戶在調試時請注意儀表、自控線路及取樣管路的暢通。

2、  用戶配電系統部分調試

1）本產品經運輸、安裝等環節后，必須嚴格按照低壓成套設備的檢驗、調試標準進行檢查。

2）根據本產品隨箱技術附件（總裝圖紙等）以及用戶的設計圖紙逐一對照，進行檢查和操作。

六  產品的操作

一、正確的操作是直接關系到本產品能否正常投入運行，因此用戶必須嚴格

按操作步驟操作。

二、本產品通過安裝、檢查、調試正常后，柜門關閉，并且保證密封性，正壓柜內部各電器元件處于待電狀態，前級開關不送電，此時整臺產品處于待電狀態，即已進入操作前準備。

四、  操作步驟：

1、  步：打開排氣手動閥門，做好換氣準備。

2、  第二步：關閉進氣手動閥，調節減壓閥值，做好進氣準備。

必須注意調節減壓閥值（出廠時已設置好，若不重新設置將無須關進氣閥），避免高壓沖柜！！

3、  第三步：送本柜電源紅色"電源"指示燈亮。

4、  第四步：打開進氣手動閥（要確定已打開排氣手動閥），手動換氣開始，約30分鐘后換氣完畢。這一步為換氣操作，本設備必須經過"手動換氣"才能正常運行，

而且每次運行前必須換氣，目的是將正壓腔里可能存在的易燃易爆混合氣體排出去，換成凈化的保護氣體，避免運行時的電弧火花點燃易燃易爆氣體，發生爆炸。

5、  第五步：觀察有否異常變化，適當調節手動閥，控制進氣源的流量。

6、  第六步：等待30分鐘后，按下自動控制系統起動按鈕。（停止）指示燈滅，（運行）指示燈亮。微調節進氣手動閥、排氣手動閥，并觀察壓力表顯示，讓壓力表顯示維持在200Pa左右的相對平衡位置。

7、  第七步：待壓力維持200Pa左右的相對平衡位置后，換氣結束。配電系統接觸器得電吸合，正壓腔內配電系統得電,系統處于待機狀態。

8、第八步：當需要退出系統運行時，必須先關掉所有運行的負載，即對各顯示儀表、觸摸屏進行正常關閉。

9、第九步：按下停止按鈕，綠色"工作"指示燈滅,"停止"指示燈亮自控系統為失電狀態。

10、第十步：斷開自控系統的電源,紅色"電源"指示燈滅。

11、第十一步：過五分鐘后，關掉進氣手動閥。

讓氣體帶走內部元件產生的部分余熱。

12、第十二步：再過兩分鐘后，關掉排氣閥。

五、  操作人員必須嚴格按以上順序步驟進行操作，嚴禁違反操作順序或簡化操作步驟。

前七步任何一步滿足不了要求時，嚴禁進入下一步操作，必須排除故障后從步操作開始。

六、  現場操作人員必須每半小時左右巡查一次，察看運行情況是否正常。

七、  操作人員必須注意保護盤面各操作元件及顯示元件，不得因操作失誤，損壞操作元件而造成整機泄漏。

八、  注意：如果中途要退出運行，也必須從"第八步"開始到"第十一步"

結束;運行時，嚴禁打開正壓柜前門蓋??！

七 PLC防爆觸摸屏控制柜 產品的維護

一、  注意經常檢查密封圈的老化情況，發現老化時應立即更換。

二、  防爆配電箱的隔爆結合面須防銹處理，每次檢修或打開箱蓋，須重涂204-1防銹油。

三、  每次更換面板元件，或打開后蓋重新蓋上時，應檢查其密封性。

八  注意事項

由于本柜內裝觸摸屏等可調節元器件，因此，請在安全區內安裝相應程序， 嚴禁在危險區內，打開正壓柜門帶電操作?。?/span>
