正壓型防爆配電柜：保障高危環境電氣安全的堅實屏障

在石油、天然氣、化工、制藥、冶金等存在爆炸性氣體或粉塵的工業環境中，電氣設備的安全運行至關重要。為防止電氣火花引發爆炸事故，各類防爆技術應運而生，其中正壓型防爆配電柜憑借其獨特的工作原理和卓越的安全性能，成為高危場所配電系統中不可或缺的重要設備。

一、什么是正壓型防爆配電柜？

正壓型防爆配電柜（PressurizedExplosionProofDistributionCabinet）是一種通過向柜內持續通入保護性氣體（如壓縮空氣或惰性氣體），使柜內氣壓高于外部環境氣壓，從而防止外部可燃氣體、粉塵進入柜內的防爆配電設備。

該技術依據國家標準GB3836.5《爆炸性環境用防爆電氣設備第5部分：正壓外殼型“p”》設計制造，廣泛應用于爆炸性氣體環境1區、2區及粉塵環境21區、22區。

二、正壓型防爆配電柜的結構組成

正壓型防爆配電柜由以下幾個核心部分構成：

1.防爆外殼

采用高強度金屬材料（如不銹鋼、碳鋼噴涂或鋁合金）；

防護等級高（通常為IP54、IP55或更高），具備良好的密封性；

可承受一定內部壓力，防止外部爆炸性氣體侵入。

2.正壓維持系統

通過鼓風機或氣源系統向柜內供入清潔、干燥的保護氣體；

控制柜內氣壓維持在50~250Pa之間，形成有效正壓屏障；

系統配備壓力傳感器、流量控制閥、報警裝置等，確保壓力穩定。

3.氣體預吹掃系統

在啟動前對柜內進行氣體吹掃，清除可能存在的可燃氣體或雜質；

一般吹掃時間為10~30分鐘，確保柜內環境安全后方可通電運行。

4.控制系統

包括PLC控制器、觸摸屏、遠程通訊模塊等；

實現對氣壓、溫度、氣體流量的實時監測與控制；

具備故障報警、自動斷電保護等功能。

5.電氣元件

內部配置斷路器、接觸器、繼電器、變頻器、PLC等常規電氣元件；

不需要采用隔爆型或本質安全型元件，節省成本、提高靈活性。

三、正壓型防爆配電柜的工作原理

正壓型防爆配電柜的工作流程可分為以下幾個關鍵階段：

1.氣體預吹掃

啟動前通過外部氣源對柜內進行徹底吹掃，清除可燃氣體；

保證柜內空氣清潔，防止通電瞬間產生危險。

2.建立正壓環境

持續通入干燥氣體，使柜內氣壓略高于外部環境；

氣壓傳感器實時監測，維持在安全范圍內。

3.通電運行

正壓建立并穩定后，控制系統允許通電；

柜內電氣設備在安全環境下正常運行。

4.壓力監測與故障處理

若氣壓下降或氣體中斷，系統自動報警并切斷電源；

防止外部可燃氣體進入柜內，避免引發爆炸。

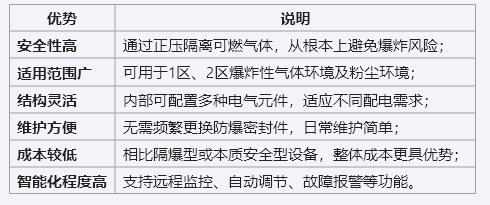

四、正壓型防爆配電柜的優勢

五、典型應用場景

正壓型防爆配電柜因其卓越的防爆性能和廣泛適應性，被廣泛應用于以下行業和場所：

石油化工：煉油廠、天然氣處理站、儲油罐區等；

天然氣開采與輸送：壓縮機站、調壓站、LNG接收站；

制藥與精細化工：反應釜、溶劑回收系統、潔凈車間；

冶金與能源：焦化廠、煤氣站、火力發電廠；

食品與飼料加工：粉塵易爆區域的配電系統；

海上平臺與港口設施：高濕、高鹽霧環境下保障設備運行。

六、選型與使用注意事項

1.明確使用環境

包括爆炸性氣體種類、濃度、溫度、濕度等參數；

確定所需防護等級、正壓類型（連續供氣或泄漏補償）。

2.選擇合適的氣源

建議使用干燥、無油、無塵的壓縮空氣或惰性氣體；

配置氣體過濾器、干燥器等輔助設備，確保氣體質量。

3.合理布局與安裝

安裝位置應遠離火源、高溫區域和強烈震動源；

保證通風良好，便于氣體排放和散熱。

4.定期維護與檢查

定期檢查氣路、壓力傳感器、控制器等關鍵部件；

清潔柜體內部，防止灰塵堆積影響散熱；

檢查電氣連接是否牢固，防止松動引發故障。

七、未來發展趨勢

隨著工業自動化、智能化和綠色制造的不斷推進，正壓型防爆配電柜也在不斷升級：

智能化控制：集成IoT、邊緣計算等技術，實現遠程監控與智能預警；

節能化設計：優化氣體供應系統，降低能耗與運行成本；

模塊化結構：支持快速更換、靈活擴展，提高工程效率；

環保材料應用：采用可回收材料與低VOC涂層，符合環保要求；

定制化服務：根據行業需求提供專屬解決方案，提升適配性。

結語

正壓型防爆配電柜以其高效、安全、靈活的特點，成為爆炸性環境配電系統的首選設備。它不僅有效防止外部可燃氣體侵入，保障電氣設備安全運行，還為工業生產提供了穩定可靠的電力支持。

在工業安全日益受到重視的今天，正壓型防爆配電柜正逐步向智能化、綠色化、高效化方向發展，將在更多高危行業中發揮關鍵作用，成為工業安全體系中不可或缺的一環。
