防爆小屋

PXK51系列正壓型防爆配電柜

為了能讓用戶正確選型、安裝、使用本設備，特編寫本《說明書》，供用戶參閱。

本《說明書》是我公司結合產品的實際情況，對其結構、工作原理、安裝、調試、操作、維護等作了詳細介紹。

一   產品選型說明

型號含義

PXK-□□/□/□T

                     特殊要求(無要求可不注)

                     外形尺寸:寬X高X厚(mm)

S:聯鎖(用戶配電與正壓自控系統低壓聯鎖)

(不要求可不注)

t:通風型

b:補償型

X:箱式

Q:琴臺式

G1:柜式1（上下結構）

G2:柜式2（左右結構）

正壓型防爆配電柜

二   產品結構概述

本產品適用于石油化工、海上鉆井平臺、冶金、醫藥、輕工、紡織、食品、生物工程、航天航空工程以及軍事設施等工廠中，具有ⅡA、ⅡB、ⅡC類T1～T4爆炸性氣體或蒸氣環境；海拔高度不超過2000米；25℃時，相對濕度95％以下；工作環境溫度-20℃～+40℃之間。可根據用戶要求安裝各種普通的檢測儀表、分

析儀表、顯示儀表、變壓器、軟啟動器、變頻器、微電腦觸摸屏以及普通電器元件，對用戶內裝電器元件基本不受限制。

配電柜由柜體、自控系統、布氣系統、報警系統、配電系統組成；正壓腔內裝部分控制系統的防爆元件及用戶的配電系統元件。

本配電柜采用Q235鋼板焊接而成，對其各接合面都經過了特殊的密封處理。

本配電柜進氣方式為通風型，即不間斷連續供氣，正壓腔內裝元件的工作熱量可隨氣路帶走，具有很好的散熱效果。

本產品引用GB3836.1-2000 ,GB3836.5-2004以及相關標準設計、制造、檢驗。

三   產品的工作原理

配電柜在自動控制系統的控制下，通入保護氣體，正壓腔內壓力高于正壓腔外的壓力，形成微正壓的安全小環境，從而阻止了可燃性危險氣體進入正壓腔內，保證內裝普通儀表和電器元件的安全運行。

自動控制系統主要完成手動換氣、補氣、超高壓自動報警和排氣、欠壓報警、低壓聯鎖斷電等系列功能。（本配電柜具有低壓聯鎖功能，低于規定的氣壓值（50Pa）時，自動切斷進入正壓腔的用戶配電電源）

四  產品的安裝

一、  柜體安裝

1、  柜體的安裝位置：戶內或戶外有棚頂，無明顯震動平坦的地方。

2、  本產品安裝方式為落地式和壁掛式，本柜設置了專用于固定的安裝孔，具體參數詳見技術附件或產品實物。

3、  布線方式為電纜布線，用戶電纜結構可參考相關國家標準和行業標準，并結合本柜的結構要求進行設計、施工。

4、  搬運時注意，本產品嚴禁大幅度傾斜，傾斜度不大于10⁰。

5、  本產品在運輸、安裝定位時，嚴禁采用撬、錘等方式進行搬動。否則，可能影響產品的密封性能，導致本產品無法正常運行。

6、  本產品設置了進氣口和排氣口，供用戶接管。用戶須按"氣路管道布置圖"布置進氣管道，排氣口經過防火閥后在現場排放或引至安全區域排放，用戶現場須提供進氣氣源（保護氣體），氣源壓力一般控制在0.2-0.6MPa，進氣氣源為凈化空氣（如：儀表風）或氮氣，（注意：在密閉的操作室里，要謹慎使用氮氣作為保護氣體，若必須使用氮氣作保護氣體，請注意現場通風，以確保人身安全）。

7、  由于內裝工控電器、觸摸屏等精密電器，氣源進口處需加裝干燥過濾器，以確保氣源為干燥清潔的空氣，否則會影響電器的使用壽命。

8、  嚴禁進氣氣源為爆炸性混合氣體！！

二、  用戶元件的安裝

1、  由于內裝配電系統元件由用戶自行調整，因此，用戶必須在安全區內進行設定、調試。

2、  不得撤拆面板上的電器元件，以免影響柜體的氣密性能。

三、  電氣安裝

1、  本產品必須由專業電工，進行操作。

2、  用戶按我公司提供的電器系統圖、接線圖、端子圖等技術文件，結合產品實際情況逐一對應進行接線。

3、  接線時，請注意各進出電纜的密封性（嚴禁將通頭中的密封圈棄之不用），并視各電纜的松緊程度，用防爆膠泥作適當的密封處理。

4、  用戶的接線、調試完后，將各門關閉時，一定要保證其密封性能。

5、  本柜體必須按要求將接地線接到專用接地螺絲上。

五 產品的調試

本產品出廠時，正壓自控部分已經過調試，但用戶在具體使用時，仍須根據現場情況重新調試后再使用。

一、  本產品適用于AC220V、50Hz配電系統。

二、  本產品調試分兩部分

1、  自控部分調試

1）調試前檢查

自動控制系統部分主要為隔爆型防爆電器，主要由防爆控制箱、防爆控制按鈕、防爆指示燈、微壓表等組成。檢查各部分是否完好無損，有無影響防爆性能等，接線是否正確（接控制電源：AC220V），手動排氣閥和是否打開。一切正常后方可進行調試。

2）調試方法

      調試前，先打開排氣手動閥再打開進氣手動閥、約換氣30分鐘后、接通電源，紅色"電源"指示燈亮，此時按下起動按鈕、綠色"運行"指示燈亮、壓力表處于受電狀態、再調節進氣、排氣閥大小，讓壓力儀表持續顯示值維持在200Pa左右。，，自動報警系統進入監控狀態；些時，該柜進入正常使用狀態。在使用過程中，若由于外界氣源原因將正壓腔壓力升高于1000Pa時，卸壓電磁閥將打開、同時報警燈閃爍報警，（此時因立即關小進氣手動閥或開大排氣手動閥，調節壓力持續維持在200Pa左右）。若柜內壓力低于100Pa時，進入低壓警鈴報警狀態（此時因立即開大進氣手動閥或關小手動排氣閥，調節壓力持續維持在200Pa左右）；當進氣故障未排除，而氣壓值低于50Pa時，自動控制系統將自動切斷用戶的配電電源，將一直進入欠壓報警狀態；必須按下停止按鈕，才能解除警鈴報警狀態.氣源正常后，將進入新一輪"換氣"過程后，操作順序同上，才能恢復正常工作。

        3）調試注意事項：

本產品出廠時，各參數已設定好，嚴禁用戶擅自更改參數。用戶在調試時請注意儀表、自控線路及取樣管路的暢通。

2、  用戶配電系統部分調試

1）本產品經運輸、安裝等環節后，必須嚴格按照低壓成套設備的檢驗、調試標準進行檢查。

2）根據本產品隨箱技術附件（總裝圖紙等）以及用戶的設計圖紙逐一對照，進行檢查和操作。

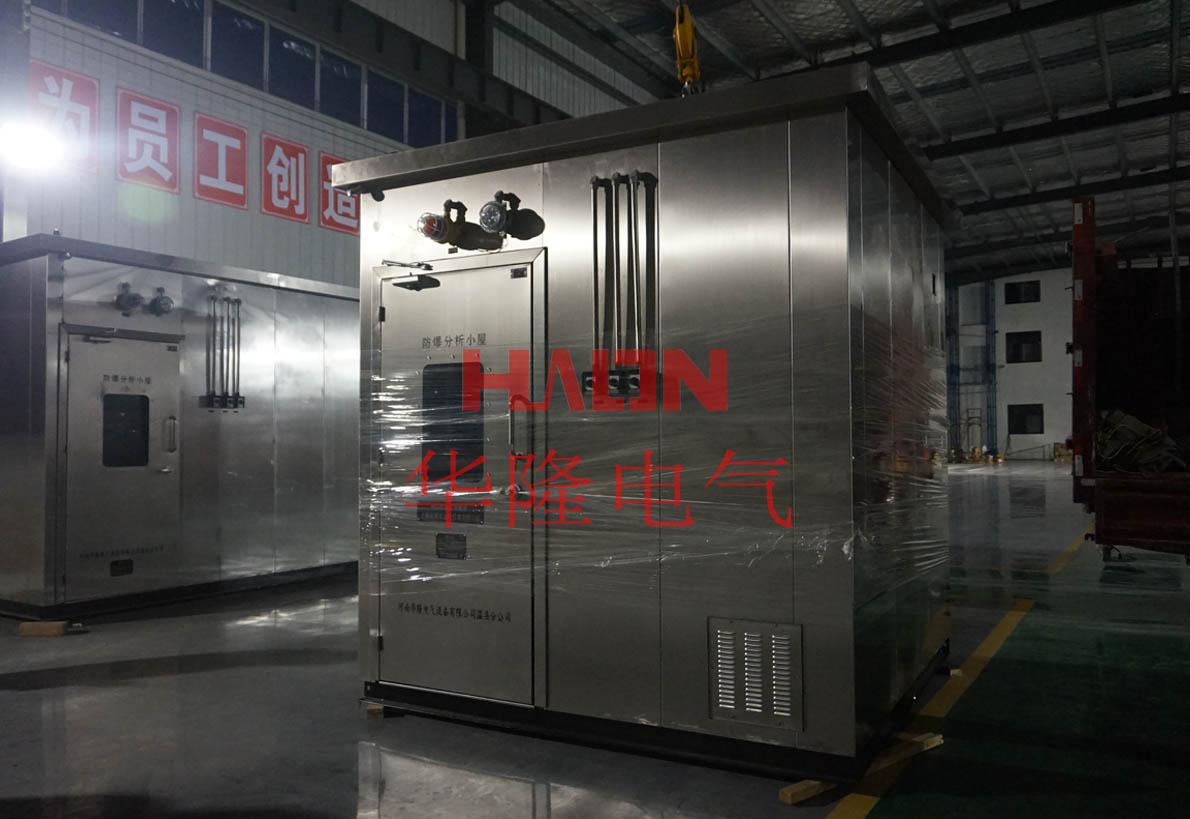

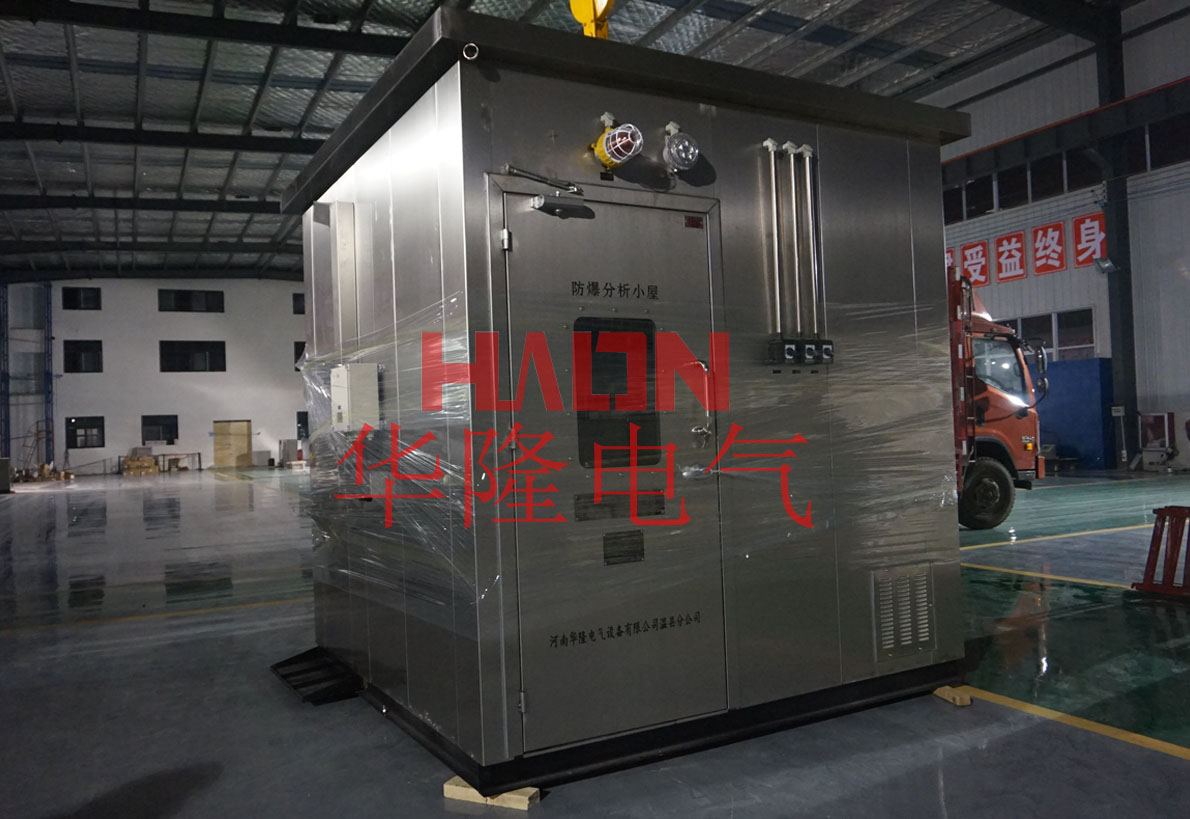

小屋結構：

小屋主體：框架式 龍骨型鋼焊接而成，分內外墻板，墻板材料可是不銹鋼或碳鋼噴塑。鋼板厚度可根據用戶要求定制。小屋內墻之間填充阻燃保溫材料。小 屋地板為4mm厚防滑地板，防靜電處理、耐磨耐用。屋頂可根據用戶要求做成平頂、人字頂、單面斜頂，并能承受500KG/平方的受力、可帶有起重的吊環。小屋安全門帶有玻璃視窗、閉門器及逃生鎖'可快速開啟，操作靈活。根據用戶要求也可增設第二道門。
小屋整體性能密閉、防雨、防塵、隔熱，外殼防護等級為IP65。

小屋的特點：

防爆小屋主要實現用戶現場集中控制、調度指揮、工藝分析、儀表監控的防爆處理，具休其它防爆結構不可比擬的優越性。

室內安保系統：
可燃氣體檢測器：選用檢測探頭和信號變送器一體化結構的產品，并帶用就地報警和遠傳接點輸出 。

有毒氣體檢測器：當樣品或周圍環境氣體中含有毒組分時，須設有毒氣體檢測報警器，要求與可燃氣體檢測報警器相同。

微差壓變送器：分析小屋根據 內部體積大小安裝不同數量 的微差壓變送器來檢測分析小屋內的正壓力，將信號反饋 到防爆正壓控制系統，當屋內正壓值降低到規定數值時，會自動切斷分析小屋內非防爆電氣設備電源，以實現小屋的安全可靠。

聲光報警器：采用防爆警燈（旋轉閃光發聲型），裝在屋外醒目 位置，便于觀察故障原因。

感煙感溫探測器：能夠及時發現屋內高溫高煙情況，并將危險信號遠傳控制室。

室內防爆空調：可調節室內溫度，具有恒溫恒溫功能。

照明系統：裝有防爆吸頂熒光燈，具有正常照明和應急照明功能。

通風換氣系統：可采用儀表風或現場安全風，通過換氣過濾裝置給房內提供安全可靠氣源。
