防爆電池倉技術規格書

本文所講的防爆電池倉屬于華隆電氣防爆小屋系列的一種產品

一. 使用環境，組成及設計規范

.1使用環境

廠房條件：

電源：220V

壓縮空氣：0.6MP

建筑層數及層高：

地坪承載：

使用環境溫度：28°

廠房濕度：60%

環境要求：a) 離操作位或設備外壁 500mm 測量，設備噪音≤75dB；

b) 設計必須考慮減少粉塵堆積、易清潔維護、元器件防塵。

2.設計、制造標準規范

（1）（國標）;

（2）電氣設計選型必須依據消防相關標準;

3.質量檢驗標準

（1）整套系統以認證公司最終審核的方案和配置為準，滿足使用要求。

4. 外觀要求

4.1標準件外觀顏色以廠家標準的定型產品為準；

4.2非標準件外觀顏色：架體、鋼結構、鈑金件等多采用噴塑，噴塑顏色以制造商常用顏色為準。

4.3表面噴涂的工件，需平滑光潔

4.4所有使用不銹鋼的外觀部件,均采用亞光不銹鋼；

5. 技術要求

5.1防火系統防爆倉

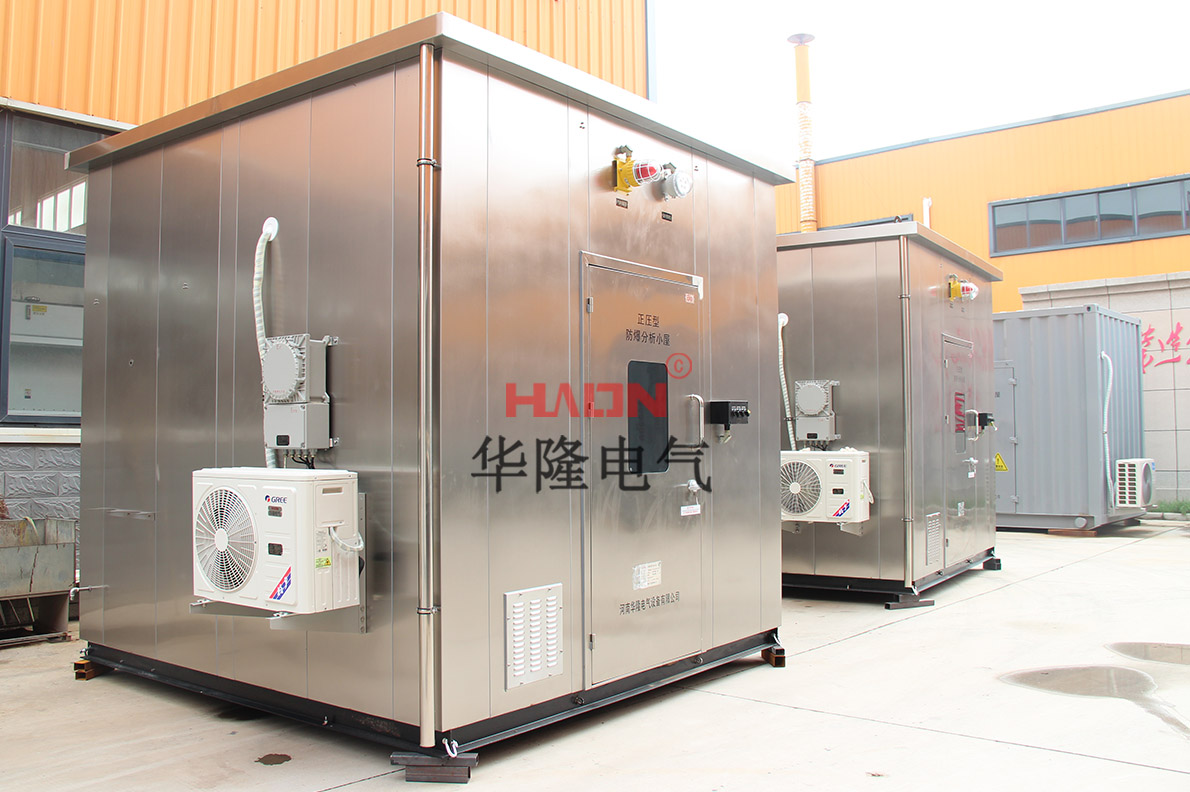

類似圖

5.2 主要配置清單

防爆倉

序號 名稱 規格/型號 數量 單位 備注

1 主腔體 3*4*2.8 4 SET

2 觀察玻璃窗 1 SET 采用鋼化玻璃

3 門 單開門1200*2000 1 SET 開門角度大于120°，門鎖采用可控開合門鎖

4 照明系統 1 SET

5 排水系統 1 SET 需接入客戶排風管道

6 排風機系統 1 SET

7 消防系統 1 SET

6.其他技術要求

1、主腔體：保護區域內可燃物品及防護體積

保護區名稱 可燃物品 內部體積

防爆倉 鋰電池、電氣元件

具有阻燃及防爆功能

若防爆倉內有火情，則使用水噴淋系統對電池包進行降溫。現場提供一路消防用水管路到小屋內，根據小屋實際使用面積，在屋內均布消防滅火噴淋裝置。此管路前端設置設置電磁閥控制噴淋，電磁閥與屋內煙感探測器聯鎖，當探測器檢測到有火災發生時，通過繼電器控制聯鎖啟動電磁閥打開水路通道，進行噴淋滅火；直到探測器報警復位，噴淋結束。

4、門：采用單開門設計，單門大小1200mm*2000mm 開合角度 120°（周邊無物品阻擋情況下）。

5、排風機系統：防爆倉采用頂部排風扇系統。

6、排水系統：屋內地面布置有地漏，將噴淋水排至屋外。

7、照明系統：防爆倉內部配置照明系統，整體亮度不低于 550 流明。

8、整機必須保證性能可靠、故障率低，便于日常維護及維修；

9、整機必須保證安全，避免人身傷害事故的發生；并在相應位置設置安全警告標示；

10、協議內設計安裝要求與CAD圖紙互為補充，若有疑問請及時溝通；

11、主要設計和選型參數由乙方來選擇，甲方做最終確認；

12、出貨時需附說明書。
