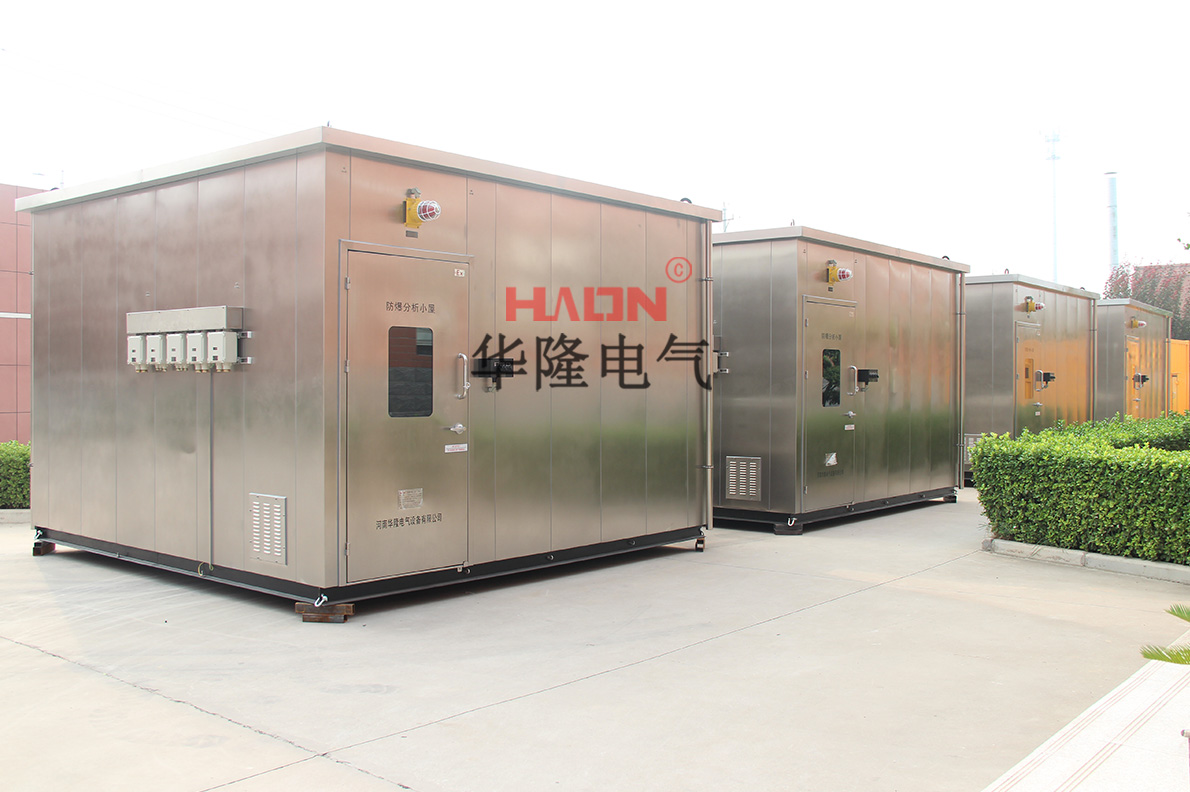

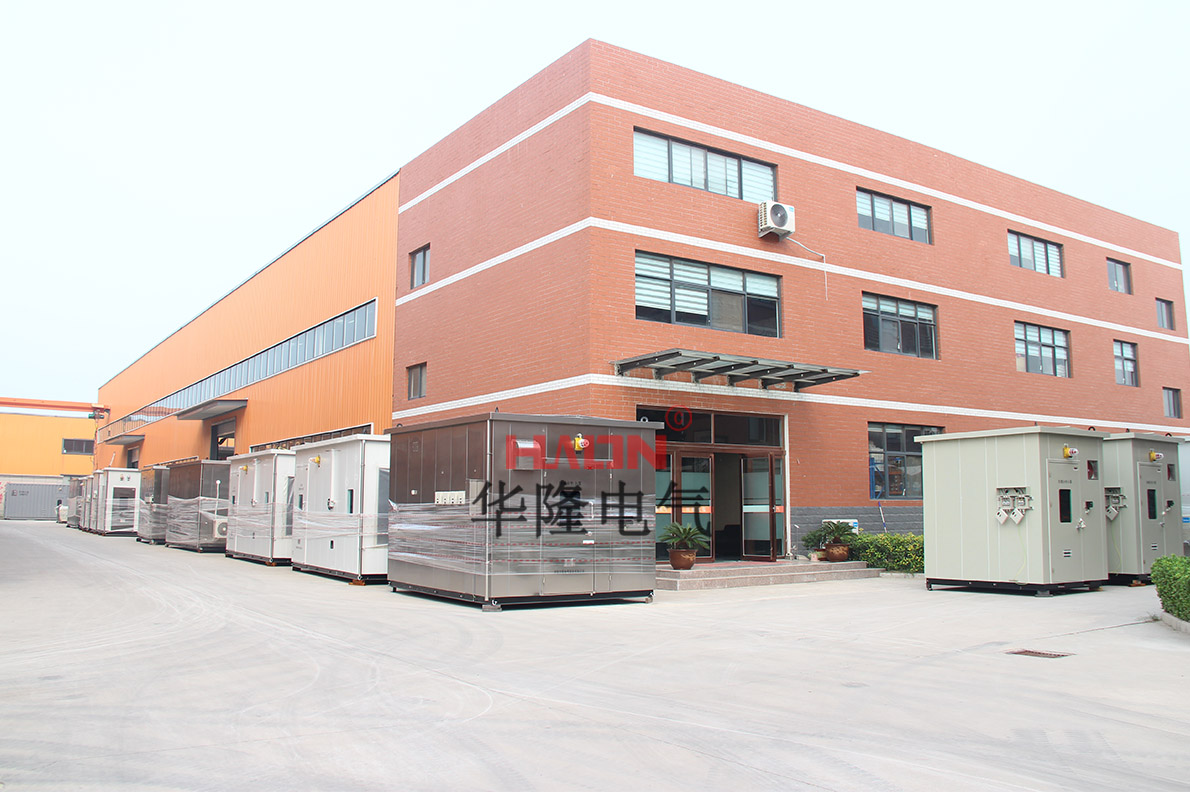

防爆在線分析小屋

防爆在線分析小屋可適用于含有爆炸性危險氣體的II類2區場所，具有ⅡA、ⅡB、ⅡC級，溫度組別為T1～T4的爆炸性氣體或蒸氣環境中；海拔高度不超過2000米；25℃時，相對濕度95％以下；工作環境溫度-20℃～+40℃之間。

分析小屋的各項指標是參照引用國家標準GB3836.1-2010《爆炸性環境 第1部分：設備 通用要求》、GB3836.2-2010《爆炸性環境 第2部分：由隔爆外殼“d” 保護的設備》、GB3836.5-2004《爆炸性氣體環境用電氣設備 第5部分：正壓外殼型“p”》、GB3836.13-2013《爆炸性環境 第13部分：設備的修理、檢修、修復和改造》、GB3836.15-2000《爆炸性氣體環境用電氣設備 第15部分：危險場所電氣安裝（煤礦除外）》、GB3836.17-2007《爆炸性氣體環境用電氣設備第17部份正壓房間或建筑物的結構和使用》有關規定要求設計制造。

廣泛應用于煉油、化工、冶金、制藥及輕工業等生產中，對各種過程氣體在線分析儀及各種在線水質分析儀提供現場的安全安裝空間及防護。

一、小屋本體結構技術要求

小屋為型鋼焊接框架式結構；

內外墻及屋頂由п型鋼板拼裝鉚接而成；

外墻采用304不銹鋼；內墻采用Q235鋼板（以客戶需求為準）

內外墻及吊頂和屋頂之間充填70mm厚阻燃型巖棉保溫材料；

小屋設置1個門。門為外開單扇型，凈尺寸為2000（H）×900（W）mm，材質與小屋的主體材料一致，門與墻之間鑲有橡膠密封條。門上開有400(H）× 600(W)mm鋼化玻璃觀察窗。帶阻尼限位閉門器和推桿式逃生鎖，門外有孔鎖及把手；

地板：4.0mm厚花紋鋼板；

底座用槽鋼焊接而成；

為方便小屋的吊運，小屋底部帶有起重用的吊耳；

二、在線分析小屋空調系統

小屋內配有冷暖空調，功率大小根據小屋面積來定，一般常用采用1.5P。

三、配線

?分析小屋所有配電必須通過配電箱完成，同時必須帶總開關，各支路帶分開關；

?配電箱放于小屋內。燈和風機除配電箱上的開關以外加單獨開關；

?公用電源配電箱安裝于小屋內墻，用于分析小屋系統公用工程配電。包括的配電開關：電源總開關、照明開關、風機開關、空調開關、插座開關、檢修開關、備用開關等；

?分析小屋內部電纜敷設在電纜槽架內

四、分析小屋配線，接地及標識

分析小屋設置保護接地。

分析小屋門上有永久行不銹鋼銘牌（標明小屋編號），同時配有警告性標識。

所有電氣設備包含電源配電箱，電源開關，電纜等都有永久性銘牌，同時配有警告性標識。
